Azure Bastion Host

Neste post irei demonstrar o deploy e utilização do Azure Bastion Host.
Azure Bastion Host, nada mais é de que um acesso RDP/SSH via Browser, isso facilita e muito o acesso a suas VMs via WEB, ele pode ser utilizado por consultores, prestadores de serviços, onde eles não possuem acesso a sua infraestrutura internet, com ele podemos dar permissão a uma VMs por exemplo, para um Consultor DBA Acessar um SQL Server, ou um alguém da área de operação/noc poder acessar uma VM com IIS e coletar alguns Logs.
Vamos a nossa topologia.

Agora uma breve explicação sobre nossa topologia:
Iremos criar um Resource Group, uma Vnet, uma Snet, um NSG (Nele iremos criar as Rules de InBound e OutBound), e nosso Azure Bastion, veja que em nosso exemplo não temos nenhuma VM na Vnet do Azure Bastion, gosto de deixar assim, “cada macado no seu galho”, a partir desta Vnet, basta termos Peering com outras Vnets para podermos fazer a conexão com nosso Azure Bastion.

Vamos ao nosso código:

####Explicação####
##Aqui declaramos as varias padrão de resource groupo, subscription name, Ambiente
de Dev/HML/Prd/Shared, nomes de objetos que serão utilizados na momenclatura

##Declarando Variaveis (Obrigatório)
export Subscription_Name="XXXXXXX" Substituir pela sua Subscription
export RG="rg"
export Depto_Corp="sec"
export ObjectBastion="bastion"
export Env="shared"
export Location="eastus"
export RGNameSec="${RG}"-"${Depto_Corp}"-"${Env}"-"${Location}"

####Explicação####
##Aqui declaramos as variaveis para criação da Vnet e Subnet

##Declarando Variaveis de Rede
export vnet="vnet"
export VnetName="${vnet}"-"${Depto_Corp}"-"${Env}"-"${Location}"
export CIDR="10.128.0.0/24"
export Prefix_Bastion="10.128.0.192/26"
export snet="snet"
export SnetNameBastion="AzureBastionSubnet"

####Explicação####
##Aqui declaramos a variavel para nome do nosso Azure Bastion

##Declarando Variaveis de Bastion
export BastionName="${ObjectBastion}"

####Explicação####
##Aqui declaramos as variaveis para criação de IP Publico para ser utilizamos em nosso Azure Bastion

##Declarando Variaveis de IP Publico
export PublicIPObject="pip"
export PublicIPSku="Standard"
export PublicIPName01="${PublicIPObject}"-"${BastionName}"-1

####Explicação####
##Aqui declaramos as variaveis para criação de nosso NSG

##Declarando Variaveis NSG
export NSG_Object_Name="nsg"
export NSGNameBastion="${NSG_Object_Name}"-"${snet}"-"${Depto_Corp}"-"${Env}"-"${Location}"-"${SnetNameBastion}"

####Explicação####
##Aqui declaramos as variaveis da nossas Tags

##Variaveis de Tags
export Description="Departamento"
export Value_Description="${Depto_Corp}"
export Cost_Center="Centro de Custo"
export Cost_Center_Value="${Depto_Corp}"
export Support_Description_Description="E-mail Suporte"
export Support_Description_Value="support"-"${Depto_Corp}""@xpto.com"


####Explicação####
##Aqui selecionamos nossa subscription

###Selecionar subscription
az account set --subscription "${Subscription_Name}"

####Explicação####
##Aqui criamos nosso Resource Group com nossas Tasg

###Criando Resource Group
az group create -n "${RGNameSec}" -l "${Location}" \
--tags "${Description}"="${Value_Description}" "${Cost_Center}"="${Cost_Center_Value}" "${Support_Description_Description}"="${Support_Description_Value}"

####Explicação####
##Aqui criamos nosso NSG com nossas Tasg

###Criando NSG
az network nsg create -g "${RGNameSec}" -n "${NSGNameBastion}" -l "${Location}" \
--tags "${Description}"="${Value_Description}" "${Cost_Center}"="${Cost_Center_Value}" "${Support_Description_Description}"="${Support_Description_Value}"

####Explicação####
##Aqui criamos nossas regras em nosso NSG de InBound

###Criando Regras NSG Bastion InBound
az network nsg rule create -g "${RGNameSec}" --nsg-name "${NSGNameBastion}" --name 'AllowHttpsInBound' \
--protocol 'tcp' --direction 'inbound' --source-address-prefix 'internet' --source-port-range '*' \
--destination-address-prefix '*' --destination-port-range '443' --access 'Allow' --priority '120'

az network nsg rule create -g "${RGNameSec}" --nsg-name "${NSGNameBastion}" --name 'AllowGatewayManagerInBound' \
--protocol 'tcp' --direction 'inbound' --source-address-prefix 'GatewayManager' --source-port-range '*' \
--destination-address-prefix '*' --destination-port-range '443' --access 'Allow' --priority '130'

az network nsg rule create -g "${RGNameSec}" --nsg-name "${NSGNameBastion}" --name 'AllowAzureLoadBalancerInBound' \
--protocol 'tcp' --direction 'inbound' --source-address-prefix 'AzureLoadBalancer' --source-port-range '*' \
--destination-address-prefix '*' --destination-port-range '443' --access 'Allow' --priority '140'

az network nsg rule create -g "${RGNameSec}" --nsg-name "${NSGNameBastion}" --name 'AllowbastionHostCommunication' \
--protocol '*' --direction 'inbound' --source-address-prefix 'VirtualNetwork' --source-port-range '*' \
--destination-address-prefix '*' --destination-port-range '8080' '5701' --access 'Allow' --priority '150'

####Explicação####
##Aqui criamos nossas regras em nosso NSG de OutBound

###Criando Regras NSG Bastion OutBound
az network nsg rule create -g "${RGNameSec}" --nsg-name "${NSGNameBastion}" --name 'AllowSshRdpOutBound' \
--protocol '*' --direction 'outbound' --source-address-prefix '*' --source-port-range '*' \
--destination-address-prefix 'VirtualNetwork' --destination-port-range '22' '3389' --access 'Allow' --priority '100'

az network nsg rule create -g "${RGNameSec}" --nsg-name "${NSGNameBastion}" --name 'AllowAzureCloudOutBound' \
--protocol 'tcp' --direction 'outbound' --source-address-prefix '*' --source-port-range '*' \
--destination-address-prefix 'AzureCloud' --destination-port-range '443' --access 'Allow' --priority '110'

az network nsg rule create -g "${RGNameSec}" --nsg-name "${NSGNameBastion}" --name 'AllowBastionCommunication' \
--protocol '*' --direction 'outbound' --source-address-prefix 'VirtualNetwork' --source-port-range '*' \
--destination-address-prefix 'VirtualNetwork' --destination-port-range '443' --access 'Allow' --priority '120'

az network nsg rule create -g "${RGNameSec}" --nsg-name "${NSGNameBastion}" --name 'AllowGetSessionInformation' \
--protocol '*' --direction 'outbound' --source-address-prefix 'VirtualNetwork' --source-port-range '*' \
--destination-address-prefix 'Internet' --destination-port-range '80' --access 'Allow' --priority '130'

####Explicação####
##Aqui criamos nossa Vnet

###Criando Vnet
az network vnet create -g "${RGNameSec}" -n "${VnetName}" --address-prefix "${CIDR}" \
-l "${Location}" --tags "${Description}"="${Value_Description}" "${Cost_Center}"="${Cost_Center_Value}" "${Support_Description_Description}"="${Support_Description_Value}"

####Explicação####
##Aqui criamos nossa Subnet

###Criando Snet
az network vnet subnet create -g "${RGNameSec}" --vnet-name "${VnetName}" \
-n "${SnetNameBastion}" --address-prefixes "${Prefix_Bastion}"

####Explicação####
##Aqui anexamos nosso NSG a subnet do Azure bastion

###Anexando NSG a Snet
az network vnet subnet update -g "${RGNameSec}" --vnet-name "${VnetName}" \
-n "${SnetNameBastion}" --network-security-group "${NSGNameBastion}"

####Explicação####
##Aqui criamos nosso IP Publico para ser utilizado em nosso Azure Bastion

###Criando IP Publico
az network public-ip create -g "${RGNameSec}" -n "${PublicIPName01}" --sku "${PublicIPSku}"

####Explicação####
##Aqui Criamos nosso Azure Bastion

###Criando Bastion Host
az network bastion create -g "${RGNameSec}" --name "${BastionName}" \
--public-ip-address "${PublicIPName01}" --vnet-name "${VnetName}" --location "${Location}"

Agora veja ele em funcionado (pelo menos as imgens rs..)

Temos uma VM-1 (Windows Server 2016) na mesma região porém em outra vnet 10.1.0.0/16, nela temos um peering com a vnet do nosso Azure Bastion
A partir deste peering nosso Azure Bastion consegue chegar nesta VM e conseguimos ter o acesso, veja abaixo

Agora acessamos a VM via portal do Azure

Veja que ela esta em outra Vnet

Agora no menu, vamos até “Bastion”

Após será exibido uma tela solicitando usuário e senha

Clique com “connect”

Agora temos total acesso a nossa VM (Neste exemplo Windows Server), se fosse uma VM em linux, teriamos o acesso via SSH pelo próprio Browser.

Espero ter ajudado

Links de referencia

https://docs.microsoft.com/en-us/cli/azure/network/nsg/rule?view=azure-cli-latest#az-network-nsg-rule-create
https://docs.microsoft.com/en-us/azure/bastion/bastion-nsg
https://docs.microsoft.com/en-us/cli/azure/network/bastion?view=azure-cli-latest
https://docs.microsoft.com/en-us/cli/azure/network/vnet?view=azure-cli-latest
https://docs.microsoft.com/en-us/cli/azure/network/vnet/subnet?view=azure-cli-latest

Seja Feliz!!!

Azure Firewall EDGE (Single)

Neste post vamos criar uma infraestrutura no Azure utilizando Azure Firewall.
Teremos o Azure Firewall em nossa Borda (EDGE), neste exemplo a rota Default “0.0.0.0/0” (Para internet) passará obrigatoriamente pelo Azure Firewall, com isso qualquer serviços que estiver anexado a snet que com a rota para o Azure Firewall terá que possuir regras de OutBound para poder acessar a internet. Vamos lá!!!!

Vamos aos nossos objetos:

Neste exemplo teremos:

Resource Group “rt-sec-fwedge-shared-eastus”
Public IP “pip-mgt-sec-fwedge-shared-eastus”
Public IP “pip-sec-fwedge-shared-eastus”
Route Table “rt-sec-fwedge-shared-eastus”
Vnet “vnet-sec-fwedge-shared-eastus”
Snet “AzureFirewallSubnet”
Snet “AzureFirewallManagementSubnet”
Snet “Snet-Protected”

Vamos ao nosso código (Shell)

#!/bin/bash

##Declarando Variaveis (Obrigatório)
export Subscription_Name="XXXXXXXXXXXXXXX" ##Substituir pela sua Subscription
export RG="rg"
export Depto="sec"
export Object_Name="fwedge"
export Env="shared"
export Location="eastus"
export RGName="${RG}"-"${Depto}"-"${Object_Name}"-"${Env}"-"${Location}"

##Declarando Variaveis Vnet/Snet
export Vnet="vnet"
export CIDR="10.128.1.0/24"
export VNetName="${Vnet}"-"${Depto}"-"${Object_Name}"-"${Env}"-"${Location}"

##Variaveis de Snet
export Snet="snet"
export SubnetName01="AzureFirewallSubnet"
export SubnetName02="AzureFirewallManagementSubnet"
export SubnetName03="Snet-Protected"
export Prefix01_01="10.128.1.0/26"
export Prefix01_02="10.128.1.64/26"
export Prefix01_03="10.128.1.128/26"

##Declarando Variaveis SKU/TIER
export SKU="AZFW_VNet"
export TIER="Standard"

##Declarando Variaveis de IPs Publicos
export PublicIP_Object="pip"
export NameIP_Config="ifconfig"
export Config_IP01="1"
export Config_IP02="2"
export SKU_IP="Standard"
export AlLocation="Static"
export Tier_IP="Regional"
export PublicIP_Name="${PublicIP_Object}"-"${Depto}"-"${Object_Name}"-"${Env}"-"${Location}"
export PublicIP_NameMGT="${PublicIP_Object}"-"mgt"-"${Depto}"-"${Object_Name}"-"${Env}"-"${Location}"

##Declarando variaveis de ZONA
export Zone="1"

##Variaveis do Firewall
export Tier_FW="Standard"
export Threat="Alert"
export SKU_FW="AZFW_VNet"
export FWName_Object="fw"
export FWName="${FWName_Object}"-"${Depto}"-"${Object_Name}"-"${Env}"-"${Location}"

##Variaveis de Route Table
export RTName_Object="rt"
export RTName="${RTName_Object}"-"${Depto}"-"${Object_Name}"-"${Env}"-"${Location}"
export RouteName="Default"
export RT_Prefix="0.0.0.0/0"

##Variaveis de Rules/Colletion (Firewall)
export Colletion_Name_Internet="AcessoInternet"

##Variaveis de Tags
export Description="Departamento"
export Value_Description="${Depto}"
export Cost_Center="Centro de Custo"
export Cost_Center_Value="${Depto}"
export Support_Description_Description="E-mail Suporte"
export Support_Description_Value="[email protected]"

###Selecionar subscription
az account set --subscription "${Subscription_Name}"

##Criando RG
az group create -n "${RGName}" -l "${Location}" --tags "${Description}"="${Value_Description}" "${Cost_Center}"="${Cost_Center_Value}" "${Support_Description_Description}"="${Support_Description_Value}"

##Criando Vnet
az network vnet create -g "${RGName}" -n "${VNetName}" --address-prefix "${CIDR}" -l "${Location}" --tags "${Description}"="${Value_Description}" "${Cost_Center}"="${Cost_Center_Value}" "${Support_Description_Description}"="${Support_Description_Value}"

##Criando Snet
az network vnet subnet create -g "${RGName}" --vnet-name "${VNetName}" -n "${SubnetName01}" --address-prefixes "${Prefix01_01}"
az network vnet subnet create -g "${RGName}" --vnet-name "${VNetName}" -n "${SubnetName02}" --address-prefixes "${Prefix01_02}"
az network vnet subnet create -g "${RGName}" --vnet-name "${VNetName}" -n "${SubnetName03}" --address-prefixes "${Prefix01_03}"

##Criando IP Publico
az network public-ip create -g "${RGName}" -n "${PublicIP_Name}" -l "${Location}" --zone "${Zone}" --allocation-method "${AlLocation}" --sku "${SKU_IP}" --tier "${Tier_IP}" --tags "${Description}"="${Value_Description}" "${Cost_Center}"="${Cost_Center_Value}" "${Support_Description_Description}"="${Support_Description_Value}"
az network public-ip create -g "${RGName}" -n "${PublicIP_NameMGT}" -l "${Location}" --zone "${Zone}" --allocation-method "${AlLocation}" --sku "${SKU_IP}" --tier "${Tier_IP}" --tags "${Description}"="${Value_Description}" "${Cost_Center}"="${Cost_Center_Value}" "${Support_Description_Description}"="${Support_Description_Value}"

##Criando Azure Firewall
az network firewall create -g "${RGName}" -n "${FWName}" --sku "${SKU_FW}" --tier "${Tier_FW}" -z "${Zone}" --threat-intel-mode "${Threat}" --tags "${Description}"="${Value_Description}" "${Cost_Center}"="${Cost_Center_Value}" "${Support_Description_Description}"="${Support_Description_Value}"

##Associando IP Publico Azure Firewall
az network firewall ip-config create -g "${RGName}" -f "${FWName}" -n "${NameIP_Config}"-"${Config_IP01}" --public-ip-address "${PublicIP_Name}"  --vnet-name "${VNetName}" --m-name "${NameIP_Config}"-"${Config_IP02}" --m-public-ip-address "${PublicIP_NameMGT}"  --m-vnet-name "${VNetName}"
az network firewall ip-config create -g "${RGName}" -f "${FWName}" --m-name "${NameIP_Config}"-"${Config_IP02}" --m-public-ip-address "${PublicIP_NameMGT}"  --m-vnet-name "${VNetName}"

##Update Firewall
az network firewall update -g "${RGName}" -n "${FWName}"

###Declarando Variaveis para utilizar IP privado do Azure Firewall
export fwprivaddr="$(az network firewall ip-config list -g "${RGName}" -f "${FWName}" --query "[?name=='ifconfig-1'].privateIpAddress" --output tsv)"

###Crando Route Table
az network route-table create -g "${RGName}" -n "${RTName}" -l "${Location}" --disable-bgp-route-propagation "true"

###Associando Route Table a Subnet
az network vnet subnet update -g "${RGName}" -n "${SubnetName03}" --vnet-name "${VNetName}" --address-prefixes "${Prefix01_03}" --route-table "${RTName}"
az network vnet subnet update -g "${RGName}" -n "${SubnetName01}" --vnet-name "${VNetName}" --address-prefixes "${Prefix01_02}" --route-table "${RTName}"

###Criando Static Route
az network route-table route create -g "${RGName}" --name "${RouteName}" --route-table-name "${RTName}" --address-prefix "${RT_Prefix}" --next-hop-type "VirtualAppliance" --next-hop-ip-address "${fwprivaddr}"

###Criando Regras de acesso para Internet (somente HTTP/HTTPs)
az network firewall network-rule create -c "${Colletion_Name_Internet}" \
--destination-ports "80" "443" -f "${FWName}" -n "Acesso Internet" \
--protocols "TCP" -g "${RGName}" --action "Allow" \
--description "Internet Access Network Protected" --dest-addr "0.0.0.0/0" \
--priority "200" --source-addresses "${Prefix01_03}"

Após execução do Shell acima, além dos objetos criados, as VMs que estiverem na rede Snet-Protected teram acesso a internet, pois foi criado uma Rule Network para este fim.

*Obs, é possivel criar regras de InBound (NAT) para acessar um serviços dentro de uma VM que esta atrás do Azure Firewall. Consulte neste Post

Links de Referencias:

https://docs.microsoft.com/en-us/cli/azure/network/firewall?view=azure-cli-latest
https://docs.microsoft.com/en-us/azure/firewall/deploy-cli
https://docs.microsoft.com/en-us/cli/azure/network/firewall/network-rule?view=azure-cli-latest
https://docs.microsoft.com/en-us/cli/azure/network/firewall/policy?view=azure-cli-latest
https://docs.microsoft.com/en-us/cli/azure/network/firewall/application-rule?view=azure-cli-latest
https://docs.microsoft.com/en-us/cli/azure/network/firewall/ip-config?view=azure-cli-latest#az-network-firewall-ip-config-list

Transit Gateway AWS, Two Regions, Route BGP, VPN IPSec, Fortigate

Como havia comentado anteriormente, neste post irei demonstrar um cenário onde vamos utilizar “Transit Gateway” na AWS, para substituir o peering entre as VPC, e utilizá-lo em uma VPN IPSec com Fortigate com roteamento BGP.

Topologia Transit Gateway com 2 regiões e VPN IPSec com Fortigate

Vamos ao nosso cenário:

AWS Cloud (sa-east-1)
my-vpc-01 (10.120.0.0/24)
                my-subnet-01 (10.120.0.0/24)
my-vpc-02 (10.120.1.0/24)
                my-subnet-01 (10.120.1.0/24)

my-route-table-01
                my-subnet-01 (10.120.0.0/24) (anexado a subnet)
my-route-table-02
                my-subnet-02 (10.120.1.0/24) (anexado a subnet)
my-sg-01
TGW-01 (transit gateway)

AWS Cloud (us-east-2)
my-vpc-03 (10.120.2.0/24)
                my-subnet-01 (10.120.2.0/24)
my-vpc-04 (10.120.3.0/24)
                my-subnet-01 (10.120.3.0/24)
my-route-table-03
                my-subnet-01 (10.120.2.0/24) (anexado a subnet)

my-route-table-04
                my-subnet-02 (10.120.3.0/24) (anexado a subnet)
my-sg-02
TGW-02 (transit gateway)

Fortigate (OnPremises)
Rede01 10.126.0.0/24
Rede02 10.126.1.0/24
Rede03 10.126.2.0/24

Agora vamos a mão na massa, não vou dar tantos detalhes na criação dos objetos neste post.


*Obs neste post, temos redes simples e roteamente FULL ou seja todo mundo fala com todo mundo, SG e ACL liberado Any, isso para facilita o entendimento, em produção isso deve ser revisto e liberado somente o que for necessário para seu pleno funcionamento. Colocamos todas as subnets na mesma zona para faciliar o artigo, mas em produção sugiro ter pelo menos duas subnets, uma em cada zona, exemplo subnet1 zona A e subnet2 zona B.

Nossas VPCs (AWS sa-east-1)

Nossas Subnets

Nossos Route Tables

Agora vamos criar nosso Transit Gateway (sa-east-1)

Name tag “tgw-01”
Description “Transit Gateway Sao Paulo”
ASN “64530” esse será nosso ASN
Auto accept shared attachments *Deixe habilitado
O restante deixem como mostrado na figura abaixo

Transit Gateway criado em “transit Gateways” Create

Agora vamos criar nosso Transit Gateways Attachment

Name tag “tgw-attch-01”
Transit gateway ID “escolha o que acabamos de criar”
Attachment type “Escolha VPC”
VPC attachment “Habilite DNS Support”
VPC ID “Escolha my-vpc-01”

Clique em criar

Repita os mesmos passos para attachment a “my-vpc-02”

Agora temos dois transit attachment

Agora que temos o Transit Gateway criado e temos as VPC anexadas, vamos criar o roteamento para nossas VPCs (sa-east-1) (us-east-2) (rede Fortigate)
Em route table vamos associar da subnet em seus respectivo arquivo de rota

Após associar as subnets, vamos criar o roteamento para nosso transit gateway
10.120.1.0/24 (rede aws sa-east-1) para nosso tgw
10.120.2.0/24 (rede aws us-east-2) para nosso tgw
10.120.3.0/24 (rede aws us-east-2) para nosso tgw
10.126.0.0/24 (rede Fortigate) para nosso tgw
10.126.1.0/24 (rede Fortigate) para nosso tgw
10.126.2.0/24 (rede Fortigate) para nosso tgw

Repita os passos para my-route-table-02
10.120.1.0/24 (rede aws ea-east-1) para nosso tgw
10.120.2.0/24 (rede aws us-east-2) para nosso tgw
10.120.3.0/24 (rede aws us-east-2) para nosso tgw
10.126.0.0/24 (rede Fortigate) para nosso tgw
10.126.1.0/24 (rede Fortigate) para nosso tgw
10.126.2.0/24 (rede Fortigate) para nosso tgw

Até o presente momento ja temos essa topologia

Agora em nossos SG, vamos liberar os trafego

Liberamos aqui as seguintes redes
10.120.1.0/24 (rede aws ea-east-1)
10.120.2.0/24 (rede aws ea-east-2)
10.120.3.0/24 (rede aws ea-east-2)
10.126.0.0/24 (rede Fortigate 01)
10.126.1.0/24 (rede Fortigate 02)
10.126.2.0/24 (rede Fortigate 03)

Repita os passos para “my-sg-02”

Liberamos aqui as seguintes redes
10.120.0.0/24 (rede aws ea-east-1)
10.120.2.0/24 (rede aws ea-east-2)
10.120.3.0/24 (rede aws ea-east-2)
10.126.0.0/24 (rede Fortigate 01)
10.126.1.0/24 (rede Fortigate 02)
10.126.2.0/24 (rede Fortigate 03)

Ficará desta forma

Agora vamos partir da nosso ambiente na AWS em us-east-2

Vamos as nossas VPCs
my-vpc-03 10.120.2.0/24
my-vpc-03 10.120.3.0/24

Nossas subnets

Nossos Route table, ja deixei associado nossas subnet as tabelas de rotas

Agora vamos criar nosso Transit Gateway em us-east-2

As opções são as mesmas

Name tag “tgw-02”
Description “Transit Gateway Ohio”
ASN “64530” esse será nosso ASN
Auto accept shared attachments *Deixe habilitado
O restante deixem como mostrado na figura abaixo

Nosso TGW

Agora vamos criar nosso Transit Gateways Attachment

Name tag “tgw-attch-02”
Transit gateway ID “escolha o que acabamos de criar”
Attachment type “Escolha VPC”
VPC attachment “Habilite DNS Support”
VPC ID “Escolha my-vpc-03”

Clique em criar

Repita os mesmos passos para attachment a “my-vpc-03”

Agora que temos o Transit Gateway criado e temos as VPC anexadas, vamos criar o roteamento para nossas VPCs (sa-east-1) (us-east-2) (rede Fortigate)

10.120.0.0/24 (rede aws sa-east-1) para nosso tgw
10.120.1.0/24 (rede aws sa-east-1) para nosso tgw
10.120.3.0/24 (rede aws us-east-2) para nosso tgw
10.126.0.0/24 (rede Fortigate) para nosso tgw
10.126.1.0/24 (rede Fortigate) para nosso tgw
10.126.2.0/24 (rede Fortigate) para nosso tgw

Repita os mesmos passos para “my-rote-table-02”

10.120.0.0/24 (rede aws sa-east-1) para nosso tgw
10.120.2.0/24 (rede aws sa-east-1) para nosso tgw
10.120.4.0/24 (rede aws us-east-2) para nosso tgw
10.126.0.0/24 (rede Fortigate) para nosso tgw
10.126.1.0/24 (rede Fortigate) para nosso tgw
10.126.2.0/24 (rede Fortigate) para nosso tgw

Até aqui temos essa infra em us-east-2

Agora em nossos SG, vamos liberar os trafego

Liberamos aqui as seguintes redes
10.120.0.0/24 (rede aws ea-east-1)
10.120.1.0/24 (rede aws ea-east-1)
10.120.3.0/24 (rede aws us-east-2)
10.126.0.0/24 (rede Fortigate 01)
10.126.1.0/24 (rede Fortigate 02)
10.126.2.0/24 (rede Fortigate 03)

Repita os passos para “my-sg-04”

10.120.0.0/24 (rede aws ea-east-1)
10.120.1.0/24 (rede aws ea-east-1)
10.120.3.0/24 (rede aws us-east-2)
10.126.0.0/24 (rede Fortigate 01)
10.126.1.0/24 (rede Fortigate 02)
10.126.2.0/24 (rede Fortigate 03)

Ficará desta forma

Calma ainda não acabou .rs…… agora vamos compartilhar nosso transit gateway de sa-east-1 com us-east-2, agora precisar pegar o ID do nosso transit gateway de us-east-2, anotem esse numero (não o meu mas sim o seu rs..)

Agora vamos voltar para sao paulo, em nosso transit gateway de sao paulo e vamos em transit gateway attchments, create transit gateway attchments

name tag “shared-tgw-ohio
transit gateway ID “nosso tgw de sao paulo”
Attchment Type “Peering Coonection”
Account “My Account”
Region “US East (Ohio) (us-east-2)
Transit Gateway ID “O ID que separamos do TGW de Ohio”
Clique em create

Se tudo deu certo, estamos neste ponto

Agora temos que aceitar o peering lá em Ohio

Estamos assim em Ohio

Vamos aceitar o peering

Selecione o transit gateway attchment, depois em actions, Accep transit gateway attachment

Mais um vez

Estamos assim em nosso transit gateway em ohio

Estamos assim em nosso transit gateway em são paulo

Até agora temos essa infraestrutura de rede na AWS em sa-east-1 (sao paulo) e us-east-2 (Ohio), o roteamento entre as regiões está sendo feito via “Transit Gateway”, temos rotas cadastradas e liberação em nossos SG.

Ainda não acabou ..rs….calma respira, estamos quase em 50%, simmmm isso mesmo 50% rs… ainda temos que criar o roteamente dentro do Transit Gateway em Sao Paulo e Ohio, mais é simples, bora lá.

Em “Transit Gateways, vamos em Transit gateway Route Tables

Temos este Route Table (Transit Gateway) “my-route-table-tgw”

Em Associations, veja que temos nossos anexos criados anteriormente

Agora vamos em “Routes”

Veja que temos ‘route’ para nossas VPC de sa-east-1, vamos adicionar rotas para as VPCs de us-east-2

Em create routre, CIDR “10.120.2.0/24 e escolha o attchment “Peering”, clique em create static route

Repita os passos para a segunda VPC de Ohio

Se tudo deu certo até agora, temos esse cenário:

Vamos aproveitar e fazer a mesma coisa no transit gateway de Ohio, ufa…..dá trabalho né….rs…., estamos quase lá…

Em Ohio (us-east-2), temos nosso route table transit gateway

Temos nossas associações

Agora vamos criar todas da mesma maneira que fizemos em sa-east-1, porém em us-east-2 iremos criar as rotas para a rede do Fortigate também, associando elas ao peering.

Se tudo correu bem, temos este cenário

Em us-east-2 (Ohio) tudo certo agora, vamos voltar para sa-east-1 (Sao Paulo)

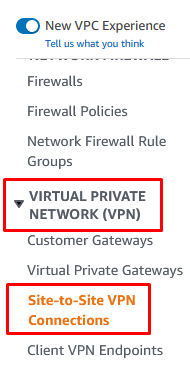

Vamos partir para nossa VPN com Fortigate, em “Virtual Private Network (VPN), vamos criar um Customer Gateway

Name “cg-fgt”
Routing “Dynamic”
BGP ASN “65010” esta ASN será do nosso Fortigate
Cetificate ARN “Deixe como esta”
Device “Fortigate” este item não é obrigatório
Clique em “Create Customer Gateway”

Se tudo correu bem

Agora vamos voltar para nosso Transit Gateway Attchment em sa-east-1 e vamos anexar nossa VPN
Transit Gateway ID “escolha nosso transit gateway”
Attchment Type “VPN”
VPN Attchment “”Existing” escolha a que foi criada (customer gateway)
Routing Options “Dymanic BGP”
Enable Accleration “habilite”
O restante deixe como esta

Se tudo correu bem, temos este cenário, temos anexados em nosso transit gateway duas VPCs, um Peering e uma VPN.

Feito isso, nossa conexão Site-to-Site é criada automaticamente. Veja como ficou:
Temos transit gateway criado e cg criado

Temos aqui os detalhes dos Tunneis que estão DOWN (pois ainda não chegamos no fortigate)

Agora por fim e não menos importante (rs…) vamos para o fortigate. Antes disso precisamos pegar o arquivos na AWS para sabermos nossa PSK, pegamos ele em connections mesmo, fazer download e escolher Fortigate, feito download do arquivo, bora lá fazer as configurações.
Vamos criar nossos Tuneis Phase1 e Phase2

Phase1

Phase2

Agora vamos criar o Segundo Tunel

Phase1

Phase2

Se tudo correu bem, temos dois tuneis VPN

Agora vamos configura nosso BGP.

#Vamos fazer via CLI no prompt do Fortigate

##Aqui vamos configura as interfaces (VPN)
##As informações de configurações encontra-se no arquivo .txt que fizemos download do console da AWS


config system interface
    edit TunnelAWS01
        set ip 169.254.97.118 255.255.255.255
        set remote-ip 169.254.97.117 255.255.255.252
    next
    edit TunnelAWS02
        set ip 169.254.72.94 255.255.255.255
        set remote-ip 169.254.72.93 255.255.255.252
    next
end

Se tudo correu bem, temos essa saída:

E temos as configurações nas interfaces

Vamos adicionar essas Interfaces a nossa Zona “Cloud”, aconselho a trabalhar com zonas, isso facilita o trabalho administrativo.

Agora vamos criar as regras de Firewall, neste post criaremos regras de InBound e OutBound Any para facilitar o artigo, é claro que no ambiente de produção isso não deve acontecer (mas sabemos por ai que é assim que funciona rs…)

##Vamos criar as regras via CLI do Fortigate

#Criar regras de firewall
###Eu trabalho com Zonas, então Trust é minha LAN e UnTrust é minha WAN

config firewall policy
    edit 1
        set name Cloud-to-Trust
        set srcintf Cloud
        set dstintf Trust
        set srcaddr all
        set dstaddr all
        set action accept
        set schedule always
        set service ALL
    next
    edit 2
        set name Trust-to-Cloud
        set srcintf Trust
        set dstintf Cloud
        set srcaddr all
        set dstaddr all
        set action accept
        set schedule always
        set service ALL
end

Se tudo correu bem temos essa saída

Temos nossas regras criadas

Vamos ver se nossa VPN esta UP!. Nossos tuneis estão UP, Phase1 e Phase2

Porém nosso BGP ainda não esta UP!

Vamos configura o nosso anuncio de BGP para a AWS
Vamos fazer via CLI do Fortigate

#Configurando BGP

config router bgp
    set as 65010
    set router-id 20.201.30.224
    config neighbor
        edit 169.254.97.117
            set soft-reconfiguration enable
            set remote-as 64530
        next
    end
    config neighbor
        edit 169.254.72.93
            set soft-reconfiguration enable
            set remote-as 64530
        next
end

Se tudo correu bem

Agora vamos anunciar nossas rotas para AWS

Fortigate –> Network –> BGP
10.126.0.0/24
10.126.1.0/24
10.126.2.0/24
Se tudo correu bem temos essas rotas anunciadas.

E temos esses vizinhos configuradores

Vejam que com essas configurações nossas Rotas BGP para AWS já estão sendo recebidas

Vamos ver se na AWS nosso Transit Gateway ja esta recebendo nossas rotas anunciado pelo Fortigate? Vamos lá em “Transit Gateways” depois em “Transit Gateway Attchments”, vamos selecionar nosso transit gatewsy route table e em “routes”.
Vejam pela imagem abaixo que nossas redes anunciadas pelo Fortigate já estão aparecendo

Agora vamos ver se tudo isso que foi feito acima (Vamos combinar que dá um certo trabalho e um pouco de conhecimento) esta funcionando.

Agora fazer os testes a partir de uma VM que esta atras do Fortigate
IP: 10.126.0.132, a partir desta VM temos que conseguir chegar em todas as EC2 que estão na AWS, tanto em sa-east-1 (sao paulo) como em us-east-2 (ohio).
IPs de destinos de nossas EC2
my-ec2-01 IP 10.120.0.173
my-ed2-02 IP 10.120.1.221
Conforme imagem abaixo:

Vamos verificar a conectividade entre nossa rede 10.126.0.0/24 (Fortigate) e as redes da AWS (sao paulo) 10.120.0.0/24 e 10.120.1.0/24
1 teste OK

2 teste ok

Conseguimos conectividade para AWS sa-east-1, agora vamos para us-east-2.
IPs de destinos de nossas EC2
my-ec2-03 IP 10.120.2.164
my-ed2-04 IP 10.120.3.223
Conforme imagem abaixo:

Vamos verificar a conectividade entre nossa rede 10.126.0.0/24 (Fortigate) e as redes da AWS (sao paulo) 10.120.2.0/24 e 10.120.3.0/24
1 teste ok

2 teste ok

Imagem do Debug do Fortigate onde vemos os pacotes

Agora vamos ver o a conectividade da AWS para nossa rede Fortigate.
VMs fortigate
my-vm-01 IP 10.126.0.132
my-vm-02 IP 10.126.1.4
my-vm-03 IP 10.126.2.4
Vamos executar os teste a partir da my-ec2-01 IP 10.120.0.173
Estou dentro da VM my-ec2-01 IP 10.120.0.173
Vamos aos teste de conectividades para Fortigate
1 teste ok

2 teste ok

3 teste ok

Temos conectividade entre AWS sa-east-1 e as redes do Fortigate, agora vamos para us-east-1>
Estou dentro da my-ec2-03 em us-east-2 (Ohio) vamos ver se termos conectividade

1 teste ok

2 teste ok

3 teste ok

4 teste ok

Teste de da rede 10.126.1.0/24, conforme figura abaixo, teste de conectividade esta ok.

Com os testes concluímos nosso artigo, ufá, deu trabalho mas no final deu tudo certo.

Abaixo a topologia final.

Espero ter ajudado.

Links de referencias:

https://pt.wikipedia.org/wiki/Border_Gateway_Protocol
https://aws.amazon.com/pt/transit-gateway/?whats-new-cards.sort-by=item.additionalFields.postDateTime&whats-new-cards.sort-order=desc
https://docs.aws.amazon.com/pt_br/vpc/latest/peering/create-vpc-peering-connection.html
https://pt.wikipedia.org/wiki/IPsec
https://docs.fortinet.com/document/fortigate-public-cloud/7.0.0/aws-administration-guide/506140/connecting-a-local-fortigate-to-an-aws-vpc-vpn
https://docs.aws.amazon.com/vpc/latest/tgw/transit-gateway-peering-scenario.html

Seja Feliz!!!!


VPN IPSec Azure and AWS (Static Route), native resources.

Neste post irei ensinar a configurar uma VPN IPSec entre Azure e AWS de forma nativa com os recursos das Clouds Públicas sem utilizar recursos de Marketplace (Terceiros).

Em nosso cenário temos:

AWS (Região Sao Paulo sa-east-1)
VPC 10.15.0.0/16 (my-vpc-01)
Subnet 10.15.1.0/24 (my-subnet-01)
Route Table (my-routetable-01)
EC2 (my-ec2-)
Security Group (my-sg-01)
Costumer Gateway (my-cgw-01)
Virtual Private Gateway (my-vpg-01)
Site-to-Site Connection (my-con-01)

Azure (Região brazilsouth)
Vnet 10.5.0.0/16 (vnet-vgw-shared-brazilsouth)
Snet 10.5.0.192/26 (GatewaySubnet)
Snet 10.5.1.0.0/24 (snet-vgw-shared-brazilsouth-01)
NSG (NSG-Snet-01)
Virtual Machine (vm-jump-01)
Local Gateway Network (lgw-peer-aws-01)
Connections (con-aws-01)

Vamos a nossa configuração, iremos iniciar pela AWS, não irei criar todos os objetos (ja vimos isso antes), irei focos apenas na configuração.

Nossa VPC

Nossa Subnet

Nosso Route Table

Nossa EC2

Nosso SG (Security Group)

Nosso Costumer Gateway (Static Route)

Nosso VPG com nossa VPC anexada

Nossa conexão Site-to-Site

Agora vamos as configurações, vamos habilitar a propagação de rotas de nosso VPG e adicionar as redes em nosso SG (AWS)

1-) em nosso Route Table

1-) Vamos associar nossa subnet

3-) Em nosso SG, vamos deixar liberadas as conexões de entrada para as redes da AWS 10.15.0.0/16 e rede Azure 10.5.0.0/16

Agora vamos para as nossas configurações no Azure.

Nosso Gateway de VPN

Nosso Local Network Gateway

Nossa Vnet

Agora as configurações

1-) Local Network Gateway
IP do Peer da AWS (aws fornece dois, vamos utilizar somente um) 54.207.82.77
Address Space (rede AWS) 10.15.0.0/16
2-) A conexão, aqui somente precisaremos informar a PSK que encontra-se no arquivo para download na AWS
3-) No NSG no Azure não é preciso fazer nada, pois no Azure o NSG é permissivo (ou seja libera tudo “VirtualNetwork”)
4-) Não é preciso criar routas, pois quando informamos a rede remota em nosso “local gateway network” automaticamente ja é criada a roda para vnet toda, vejam as rotas efetivas na interface da VM em nossa subnet no azure:

Agora nossa conexão no Azure (Status Connected)

Agora nossa conexão na AWS (Status Ativo)

Agora tem conseguimos estabelecer o Tunel VPN, vamos testar a conectividade

Em nossa VM Azure (Windows), vamos testar a conectividade com a rede AWS 10.15.0.0/16

Temos resposta positiva, agora em nossa EC2 na AWS

Nossa EC2

Como mostrado na figura acima temos conectividade com a rede Azure.

Espero ter ajudado.

Referencias
https://aws.amazon.com/pt/blogs/aws-brasil/configurando-uma-conexao-vpn-site-a-site-entre-a-aws-e-o-azure/

https://techcommunity.microsoft.com/t5/fasttrack-for-azure/how-to-create-a-vpn-between-azure-and-aws-using-only-managed/ba-p/2281900

*Obs: Obviamente deixei os recursos de segurança como SG (Security Group AWS) e NSG (Network Security Group Azure) abertos para facilitar o aprendizado, mas em um ambiente de produção, logicamente não deixaremos tudo aberto, somente as portas necessárias.

**Obs: Se houver mais de uma VPC/Vnet que precisam de comunica por este mesmo tunel de VPN, se necessário configurar um transit gateway para este fim, em um próximo post irei criar VPN IPSec entre Azure e AWS, utilizando Transit Gateway, o cenário ficará assim:

AWS sa-east-1 VPC-1 10.128.0.0/24 VPC-2 10.129.0.0/24
Azure brazilsouth Vnet-1 10.130.0.0/24 Vnet-2 10.131.0.0/24

Seja feliz!!!!!!!!!!!!!!!!







VPN IPSEC AWS e FORTIGATE BGP

Neste artigo irei configurar um VPN IPSec entre AWS e Fortigate com Roteamente BGP.

Vamos ao nosso cenário:

AWS – Sao Paulo

VPC
My-VPC-01 10.128.0.0/24

Subnet
my-subnet-01 10.128.0.0/26

Route table
my-routetable-01 (Subnet-01)

Security Group
my-sg-01

My EC2
my-ec2-01 (my-subnet-01)

Temos nosso “Costumer Gateway”

Abaixo as configurações com as nossas configurações (IP/ASN do Fortigate), um ponto bem importante aqui vamos utilizar o “ASN” “65010”, ele tem que ser único na sua rede.

Para maiores informações clique aqui

Após criado, ficará desta forma

Agora vamos para os nossos Virtual Private Gateway (VPG) – “my-vpg”

Agora aqui iremos utilizar o “ASN” “64530”este ASN será o ASN da AWS, criei tres VPG (my-vpg-01/02/03) todos com os mesmos ASN

Após a criação ficará desta forma

Agora teremos que anexar nosso VPV (iremos anexar “my-vpc-01”, “Action” “Attach to VPC”

Agora temos nosso vpg com vpc attach

Agora vamos voltar para nossos arquivos de “Route Table”

Vamos selecionar “my-route-table-01”, depois em “Propagação de Rotas”, editar propagação de Rotas e Habilitar a propagação, repita esses passos para os outros dois aquivos de Route Table.

Agora vamos criar nossa conexão com nosso Fortigate

Se tudo correu bem, teremos essa tela

Agora vamos para nosso fortigate, mas antes disso precisamos pegar as configurações, clique em “fazer download da configuração”

Fornecedor “Fortinet”
Plataforma “Fortigate 40+ Series”
Software “FortiOS 6.4.4 + (GUI)
Ike Version “IKEv2”

Pronto, agora sim, vamos para nosso Fortigate

EM VPN, IPSec Wizard, Create New

Vamos utilzar este nome “TunnelAWS01” nos iremos criar dois tunneis para este exemplo.

Essas são as informações fornecidas para o Tunnel 01

New VPN Tunnel Window Appears (Here we configure the VPN settings):

Under “Network” Section:
a. IP Version:     IPv4
b. Remote Gateway: Static IP Address
c. IP address: 54.207.145.204
d. Local Interface: wan1
e. Local Gateway: Select Specify and enter WAN port IP (Public IP)
f. Dead Peer Detection: Enable by selecting On Idle/ On Demand
g. Authentication Method: Pre-shared Key
h. Pre-Shared Key: KUGQkdF1Y3_hKD1mI5azR2JwEQRE463n
i. IKE Version: 2
Phase 1 Proposal:
j.  Encryption: aes128
k. Authentication: sha1
l. DH group: 2     ! and deselect 5
m. Keylife: 28800 seconds

! NAT Traversal is enabled by default but if your FortiGate device is not behind a NAT/PAT device, please deselect NAT Traversal.

! --------------------------------------------------------------------------------
! #2: IPSec Configuration

Under Phase 2 Selectors --> New Phase 2
a.	Name:  vpn-04ec6648c35364924-0
b.	Local Address: LAN subnet behind Fortigate/0.0.0.0/0
c.	Remote Address: AWS Private Subnet/0.0.0.0/0

Under Advanced
d.	Encryption: aes128
e.	Authentication: sha1
f.	Select Enable Replay Detection
g.	Select Perfect Forward Secrecy
h.	DH Group: 2 ! and deselect 5
i.	Keylife: 3600 seconds
j.	Enable Auto-negotiate   ! Autokey Keep Alive is enabled automatically when Auto-negotiate is enabled
k.	Click Ok

Se tudo correu bem temos esta tela

Agora vamos criar mais um Tunnel, mas as informações do .txt, para o Tunnel 02

Temos as seguintes configurações para o Tunnel02

New VPN Tunnel Window Appears (Here we configure the VPN settings):

New VPN Tunnel Window Appears (Here we configure the VPN settings):

Under “Network” Section:
a. IP Version:     IPv4
b. Remote Gateway: Static IP Address
c. IP address: 54.232.159.40
d. Local Interface: wan1
e. Local Gateway: Select Specify and enter WAN port IP (Public IP)
f. Dead Peer Detection: Enable by selecting On Idle/ On Demand
g. Authentication Method: Pre-shared Key
h. Pre-Shared Key: AVxMUvS1A1GuxDVcJxm_K28O67CthcZU
i. IKE Version: 2
Phase 1 Proposal:
j.  Encryption: aes128
k. Authentication: sha1
l. DH group: 2     ! and deselect 5
m. Keylife: 28800 seconds

! NAT Traversal is enabled by default but if your FortiGate device is not behind a NAT/PAT device, please deselect NAT Traversal.

! --------------------------------------------------------------------------------
! #2: IPSec Configuration

Under Phase 2 Selectors --> New Phase 2
a.	Name:  vpn-04ec6648c35364924-1
b.	Local Address: LAN subnet behind Fortigate/0.0.0.0/0
c.	Remote Address: AWS Private Subnet/0.0.0.0/0

Under Advanced
d.	Encryption: aes128
e.	Authentication: sha1
f.	Select Enable Replay Detection
g.	Select Perfect Forward Secrecy
h.	DH Group: 2 ! and deselect 5
i.	Keylife: 3600 seconds
j.	Enable Auto-negotiate   ! Autokey Keep Alive is enabled automatically when Auto-negotiate is enabled
k.	Click Ok

Se tudo correu bem até aqui teremos esse resultado.

Agora vamos criar uma Zona chamada Trust-Cloud, em Network, Interfaces, Create new, Zone

Adicione os dois Tunneis para AWS

Se tudo correu bem teremos

Agora voltando em nosso .txt, vamos começar a configurar o BGP.

Nos temos essa configuração a fazer nas interfaces VPN que criamos


Go to Network Tab --> Interface --> wan1 and edit TunnelAWS01

a. IP : 169.254.92.86
b. Remote IP: 169.254.92.85/30
c. Select Ping
d. Administrative Status: Up
e. Select Ok.

## Vamos fazer a configuração da Interface via CLI do Fortigate
#Configurar interfaces para sessão BGP

config system interface
    edit TunnelAWS01
        set ip 169.254.92.86 255.255.255.255
        set remote-ip 169.254.92.85 255.255.255.252
    next

!You can set MTU and MSS on the tunnel by performing this from the CLI:

 config system interface
  edit "TunnelAWS01"
    set mtu-override enable
    set mtu 1427
    set tcp-mss 1379
   next
end

Resultado, edit a interface e habilite o ping (repita isso na segunta interface)

Configurando MTU (Repita isso na segunda interface)

Agora repita os passos para a segunda interface

Vamos utilizar as informações que constam no .txt que foi feito download

Go to Network Tab --> Interface --> wan1 and edit TunnelAWS02

a. IP : 169.254.31.218
b. Remote IP: 169.254.31.217/30
c. Select Ping
d. Administrative Status: Up
e. Select Ok.

#Configurar interfaces para sessão BGP

config system interface
    edit TunnelAWS02
        set ip 169.254.31.218 255.255.255.255
        set remote-ip 169.254.31.217 255.255.255.252
    next

!You can set MTU and MSS on the tunnel by performing this from the CLI:
 config global
 config system interface
  edit "vpn-08d53f64bc31f682f-1" ! This name will be the same as the VPN tunnel name
    set mtu-override enable
    set mtu 1427
    set tcp-mss 1379
   next
end

Edit a interface e habilite o ping

Se tudo correu bem até aqui, teremos esse resultado.

Agora vamos criar as regras de Firewall, aqui iremos fazer simples, Any –> AWS e Any –> OnPremises.

Vamos criar via CLI que é muito mais rapido

#Criar regras de firewall

config firewall policy
    edit 1
        set name allow-gcp-to-lan
        set srcintf Trust-Cloud
        set dstintf Trust
        set srcaddr all
        set dstaddr all
        set action accept
        set schedule always
        set service ALL
    next
    edit 2
        set name allow-lan-to-gcp
        set srcintf Trust
        set dstintf Trust-Cloud
        set srcaddr all
        set dstaddr all
        set action accept
        set schedule always
        set service ALL
end

Se tudo correu bem nos temos ida e volta

Agora nossos Tunneis devem estar UPs, vamos conferir

Agora vamos para nossa configuração BGP no Fortigate

Voltamos lá no nosso .txt que foi baixado com as configurações, lá nos temos todas as informações necessária para configurar o BGP.

#Vamos utlizar a informação que consta no .txt

Go to Network --> BGP

#Primeira interface

 a. Local-AS : 65010
 b. Router-ID: 191.232.210.141
 c. Click Apply
 d. Neighbor -> Create New:
      1. IP:  169.254.92.8
      2. Remote AS: 64530
      3. Click Add/Edit

#Segunda interface

Go to Network --> BGP

 d. Neighbor -> Create New:
      1. IP:  169.254.190.113
      2. Remote AS: 64530
      3. Click Add/Edit

Agora vamos declara nosso CIDR para o BGP

Se tudo correu bem até aqui, devemos ter esse

Agora que os dois Tuneis estão UPs

Agora vamos ver nosso roteamento
Vemos que nossa rota BGP aparece em nossa tabela (rede AWS)

Agora de volta a AWS, vamos verificar nossa tabela de routa e Security Group

Liberamos em nosso SG a rede 10.5.0.0/22

Agora vamos ver nossa tabela de rotas

Nossa rota foi propagada com sucesso, vamos testar a conectivdade

Em nossa rede 10.5.0.0/22 conseguimos chegar na rede 10.128.0.0/24

Agora vamos ver em nossa rede AWS 10.128.0.0/24 se conseguimos chegar na rede 10.5.0.0/22

Com isso concluimos este artigo, em um próximo artigo irei fazer a conexão utilizando “Transit Gateway” com redes em Sao Paulo e Virginia utilizando somente uma conexão VPN IPSec.

VPN IPSEC Google Cloud and Fortigate Route BGP

Neste artigo iremos demonstrar como configurar uma VPN IPSec HA entre GCP (Google Cloud) e Fortigate com roteamente Dinamico (BGP)

Este é nosso cenário:

Google Cloud:
VPC “10.110.0.0/2
Subnet-A 10.110.0.0/24
Subnet-B 10.110.1.0/24
Subnet-C 10.110.2.0/24
Cloud Gateway de VPN
Cloud Router
Cloud Firewall

Vamos a mão na massa, vamos acessar nosso console do Google Cloud e vamos em redes VPC.
Clique em “Criar VPC”

Nome “network-corp-sao”
Sub-redes “Personalizado”
Editar Sub-rede
Nome: subnet-sao-br-a
Região “southamerica-east1
Intervalo de endereços IP “10.110.0.0/24”
Clique em concluir, repita esses passos até a até a sub-rede 10.110.2.0/24

Em regras de firewall deixe como esta “(Default)
Mode de roteamento dinamico “Global”

Clique em “criar”, VPC criada com sucesso.

Agora vamos criar nossa conexão de VPN no Google Cloud, vamos em “VPN”

Criar uma Conexão VPN

Nesta etapa, temos que escolhar nosso topologia de conexão, neste exemplo iremos escolher “Alta Disponibilidade HA”

Selecione “Continuar”

Nas opções de “gateway”

Nome do gateway de VPN “gw-gcp-sao-br
Rede “network-gcp-sao-br”
Região “southamerica1 (São Paulo)\

Clique em “Criar e Continuar”

Agora vamos adicionar os tunneis de VPN

Gateway de VPN de Peering “No Local ou não relacionado ao Google Cloud”
Criar novo gateway de VPN de mesmo nível”

Neste exemplo iremos utilizar 2 interfaces (1 de cada operadora, o Google aceita até 4 interfaces)
Nome “connect-onpremises-fgt
Interface “2”
Endereço IP da interface “xxx.xxx.xxx.xxx” Operadora A
Endereço IP da interface “xxx.xxx.xxx.xxx” Operadora B

Clique em “Criar”

Agora em “Alta disponibilidade”
“Crie um par de túneis VPN”
Cloud Route “Criar novo roteador”

Nome “rt-gcp-sao-br”
ASN do Google “65534” Neste exemplo usaremos este ASN para o Google
Rotas Anunciadas “Anunciar todas as sub-redes visiveis ao roteador da nume (padrão” Neste exemplo usaremos esta opção, mas nada nos impede de usar persolizada e declara apenas algumas redes)

Agora vamos criar os Tuneis

Vamos ao Tunel 1
Nome “tunnel-fgst-br-sao-01”
Versão do IKE “IKEv2”
Chaves “Gerar e Copia” (Guarde a chave)

Clique em concluir e vamos ao segundo Tunnel

As opções são as mesmas, pode inclusive utilizar a mesma chave

Clique em “Criar e continuar”

Agora nesta etapa iremos configurar o BGP (Do lado do Google Cloud)

Clique no primeiro Tunel em “Configurar sessão BGP
Na primeira sessão BGP iremos utilizar as seguintes opções

Nome “ngp-fgt-br-sao-01
Par ASN “65000” Neste exemplo este seria o ASN OnPremises
Muito atenção nesta etapa o Google utilizar rede /30 para PAR BGP
IP do BGP do Cloud Route “169.254.0.1”
IP do Par BGP “169.254.0.2

Par do BGO “Ativado”

Clique em Salvar em continuar

Vamos configurar a sessão do BGP no segundo Tunnel

Nome “bgp-gft-sao-02”
Par ASN “65000”
IP do BGP do Cloud Route “169.254.0.5”
IP do Par BGP “169.254.0.6”
Par BGP (Ativada)

Clique em “Salvar e Continuar”

Agora clique em “Salvar a configuração do BGP”

Guarde essas informações, iremos utilizar mais tarde

Clique em “ok”

Olhando o Status da conexão temos

Agora vamos configurar nosso fortigate

Iremos criar via CLI

Abaixo os comandos

#Criar interfaces VPN

#Phase1

config vpn ipsec phase1-interface
    edit GCP-HA-VPN-INT0
        set interface port1 (Interface WAN1)
        set ike-version 2
        set keylife 36000
        set peertype any
        set proposal aes128-sha1 aes128-sha512 aes128-md5
        set remote-gw 34.124.19.151
        set psksecret 123456789
    next
    edit GCP-HA-VPN-INT1
        set interface port2 (Interface WAN2)
        set ike-version 2
        set keylife 36000
        set peertype any
        set proposal aes128-sha1 aes128-sha512 aes128-md5
        set remote-gw 35.220.40.107
        set psksecret 123456789
    next
end

#Criar Phase2

config vpn ipsec phase2-interface
    edit GCP-HA-VPN-INT0
        set phase1name GCP-HA-VPN-INT0
        set proposal aes128-sha1 aes256-sha1 aes128-sha256 aes256-sha256 aes128gcm aes256gcm
        set dhgrp 15 14 5
        set keylifeseconds 10800
    next
    edit GCP-HA-VPN-INT1
        set phase1name GCP-HA-VPN-INT1
        set proposal aes128-sha1 aes256-sha1 aes128-sha256 aes256-sha256 aes128gcm aes256gcm
        set dhgrp 15 14 5
        set keylifeseconds 10800
    next
end

#Configurar interfaces para sessão BGP

config system interface
    edit GCP-HA-VPN-INT0
        set ip 169.254.0.2 255.255.255.255
        set remote-ip 169.254.0.1 255.255.255.252
    next
    edit GCP-HA-VPN-INT1
        set ip 169.254.0.6 255.255.255.255
        set remote-ip 169.254.0.5 255.255.255.252
    next
end

#Criar ZoneCloud

config system zone
    edit ZoneCloud
    set interface GCP-HA-VPN-INT0 GCP-HA-VPN-INT0
    set intrazone deny
end

#Criar regras de firewall

config firewall policy
    edit 1
        set name allow-gcp-to-lan
        set srcintf ZoneCloud
        set dstintf port3 #(Interface Trust)
        set srcaddr all
        set dstaddr all
        set action accept
        set schedule always
        set service ALL
    next
    edit 2
        set name allow-lan-to-gcp
        set srcintf port3 #(Interface Trust)
        set dstintf ZoneCloud
        set srcaddr all
        set dstaddr all
        set action accept
        set schedule always
        set service ALL
end

#Configurando BGP

config router bgp
    set as 65000
    set router-id 169.254.0.2
    config neighbor
        edit 169.254.0.1
            set soft-reconfiguration enable
            set remote-as 65534
        next
    end
    config neighbor
        edit 169.254.0.5
            set soft-reconfiguration enable
            set remote-as 65534
        next
end

#Configurando anuncios de redes BGP Fortigate

config router bgp
     config network
     edit 1
     set prefix 10.5.0.0/22

next
end

Temos agora nossos tunneis configurados e conectados

Google Cloud

Fortigate

Roteamento Fortigate

Route BGP Cloud

Com isso concluimos nosso artigo de VPN IPSec com Fortigate e Google Cloud.

Links de referencias

https://docs.fortinet.com/document/fortigate-public-cloud/7.0.0/gcp-administration-guide/479390/configuring-bgp-neighbors

https://cloud.google.com/community/tutorials/using-ha-vpn-with-fortigate

Espero ter ajudado.

Seja Feliz!!!!

VPN IPSec AWS e Azure com Fortigate (Peering Vnet)

Temos os seguintes objetos neste cenario:
Azure –> Ambiente Fortigate em HA e vnet dedicada, ambiente “File Exchange” (Troca de arquivos) com vnet dedicada com peering, dois arquivos Route Table.
AWS –> VPC, EC2,CG,VGW,CON.

Neste cenario iremos criar uma VPN IPSec entre AWS e Azure (sei que é possível utilizar os objetos das próprias clouds, mas neste cenário iremos utilizar Fortigate no Azure), vamos botar a mão na massa.

Para criar o ambiente do Fortigate com Vnet dedicada, iremos utilizar este artigo que escrevi há um tempo atrás “clique aqui”.

Ambiente Azure com Fortigate HA e Vnet dedicada.

Agora vamos ao nosso ambiente de “File Exchange”
Este ambiente é composto por uma VM Windows Server 2016, com software de trocas de arquivos tradicionais (SFTP, CD-IBM, SMB (Este com DFS)).
Então temos a vnet 10.128.10.0/24 conecta via peering com a vnet do firewall 10.126.0.0/24.

Ambiente “File Exchange” Azure

Agora vamos ao nosso ambiente na AWS:
Temos uma VPC “172.28.0.0/16”
Temos uma Subnet “172.28.31.0/24”
Temos nosso servidor File Exchange “172.28.31.77”

Agora vamos as configurações, vamos inciar pela AWS (Lembrando que este é apenas um cenário que muitas empresas possuem, este artigo não significa que esta certo ou errado.)
Vamos começar criando uma VPC na AWS.

Em “VPC” “Criar VPC”

nome da VPC “vpc-sao-paulo-bo”
CIDR IPv4 “172.28.0.0/16

Não iremos utilizar “Tags” clique em “criar”

Agora temos nossa VPC criada


Vamos agora criar nossa Subnet, em “subnets”, “Criar Subnets”

Nome “Private”
CIDR IPV4 “172.28.31.0/24”

Agora criaremos nossa VM (Windows Server 2016) nesta VPC e Subnet (Não irei mostrar aqui como criar uma EC2 na AWS)

Com nossa EC2 criada, vamos criar uma tabela de roteamento.
Em “Route Table” “Criar Tabelas de Rotas”
Nome “rt-subnet-bo-private”
VPC “vpc-sao-paulo-bo”

Temos nossa tabela criada

Veja que só temos route 172.28.0.0/16, ainda não temos route para nossa VPN, não será criar essa rota de forma manual, pois iremos habilitar a “propagação de rotas”, mas isso depois de criarmos nossos objetos para conexão de nossa VPN IPSec. Agora vamos associar nossa subnet privada nesta tabela de roteamento, “Associação de sub-rede” “Editar Associação de sub-rede”

Marque nossa subnet private e clique em salva

Pronto agora nossa subnet esta associada, com isso qualquer rota propagada ja estará disponivél neste subnet

Agora vamos criar nossos objetos de VPN IPSec

Em Virtual Private Network (VPN), Customer Gateways “Create Customer Gateways”

Name “cgw-peer-azu-fortigate”
IP Address “XXX.XXX.XXX.XXX” IP do nosso Load Balance do nosso Fortigate no Azure

Agora vamos criar nosso VGW, em Virtual Private Network (VPN)

vamos em “Create Virtual Private Gateway”

Name “vgw-aws-sao-paulo
ASN “Amazon Default ASN” podemos deixar assim mesmo, pois neste exemplo iremos utilizar Static Route


Agora vamos anexar nossa VPC em nosso VGW

Selecione o VGW criada, depois “Actions” Attach VPC”

Selecione a VPC que criamos “vpc-sao-paulo-bo”

VGW criado e VPC anexada

Agora vamos criar nossa conexão

Em “Virtual Private Network (VPN), “Site-to-Site VPN Connections”

Criar conexão

Agora aqui, muita atenção pois se ficar errado aqui a VPN não irá funcionar

Tag “con-azure-fortigate”
Target Gateway Type “Virtual Private gateway” escolha o que criamos na lista supensa
Gateway do Cliente “Existente” Selecione o que criamos
Opção de Roteamento “Estatico” pois neste exemplo não iremos utilizar BGP
Prefixo “10.128.10.0/24” a rede de comunição do Azure
Versão IP “IPv4”
CIDR de rede IPV4 local “10.128.10.0/24” aqui é a rede do azure não a rede AWS
CIDR de rede IPV4 remoto “172.31.0.0/16” aqui é a rede da AWS e não do Azure

As outras opções deixem como esta e clique em criar

Após alguns minutos (em média 10 minutos)

Aguarde até ficar disponivel

Com nossa conexão disponível

Podemos ver as configurações

O Tunnel ainda esta “DOWN” , pois ainda não criamos do lado do azure

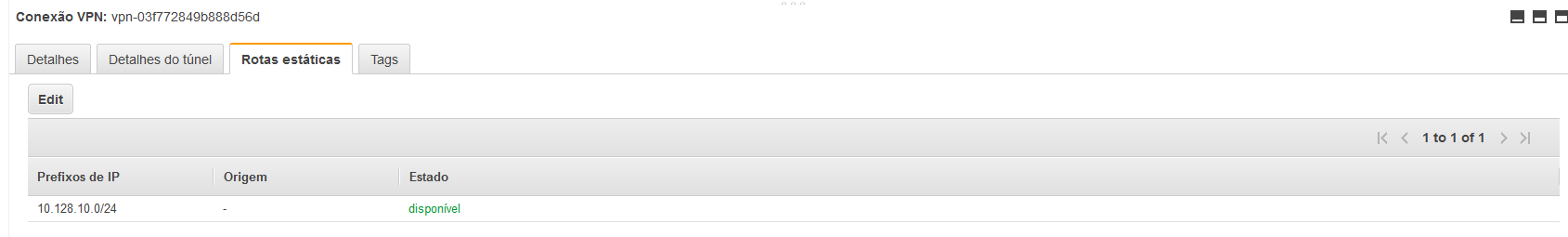

Nossa rota estatica

Agora vamos em nosso ambiente Azure

Com disse no inicio deste post, não vou me aprofundar na criação do ambiente do Fortigate, pois o mesmo foi criado neste post já, utilizaremos a mesma infraestrutura para este artigo.

Depois de nossa infraestrutura de fortigate criada:

Vamos criar agora para nossa infra de “Fila Exchange”

Temos os seguintes objetos no ambiente de “File Exchange” no Azure

Resource Group “rg-file-exchange-brazilsouth” “10.128.10.0/24”
Virtual Network “vnet-file-exchange-brazilsouth” “10.128.10.0/26”
Subnet “snet-file-exchange-brazilsouth”
Virtual Machine “BRAZUFE01” “Neste post ensino como criar Windows Server”

Vamos criar o peering entre a vnet do ambiente do “File Exchange” e do “Fortigate”

Agora vamos as rotas

Em nosso arquivo/objeto no Azure “Route Table” “rt-fw-edge-shared-brazilsouth-internal”
vamos criar a rota para AWS

Assim ficará nosso roteamento

Route AWS

Agora vamos associar nossas snet

Temos que associar as seguintes subnet

snet-fwedge-shared-brazilsouth-Protected 10.126.0.128/27 (SNET dedicada para VMs)
snet-fwedge-shared-brazilsouth-Internal 10.126.0.32/27 (Snet interna do Fortigate)
snet-file-exchange-brazilsouth-01 10.128.10.0/26 (snet do ambiente do “File Exchange”

Agora com nosso roteamento pronto, vamos as configurações no Fortigate.

Mas para isso precisamos voltar na AWS, em VPN

Em Site-To-Site Connection clique selecione nossa conexão criada e depois “fazer download das configurações” em nosso exemplo selecione Fortigate, Fortigate 40+ Series, FortiOS 6.4.4, Ikev2

Fazer download

Com o arquivos de configuração em mãos

Vamos ao fortigate, em VPN, IPSec Tunnels

Create New -> IPSec Tunnel

Custon, TunnelAWS01

No arquivo que foi feito downoad, temos todas as informações necessário que precisamos para estabelecer as Phase1 e Phase2 da VPN

Temos o Peer “xxx.xxxx.xxxx.xxx
Temos a PSK “xxxxxxxxxxxxxxxxxxxxx”
Versão do IKE “V2”

i. IKE Version: 2
Phase 1 Proposal:
j. Encryption: aes128
k. Authentication: sha1
l. DH group: 2 ! and deselect 5
m. Keylife: 28800 seconds

Under Phase 2 Selectors –> New Phase 2
a. Name: vpn-0179c76477325e5f9-0
b. Local Address: LAN subnet behind Fortigate/0.0.0.0/0
c. Remote Address: AWS Private Subnet/0.0.0.0/0

Under Advanced
d. Encryption: aes128
e. Authentication: sha1
f. Select Enable Replay Detection
g. Select Perfect Forward Secrecy
h. DH Group: 2 ! and deselect 5
i. Keylife: 3600 seconds
j. Enable Auto-negotiate ! Autokey Keep Alive is enabled automatically when Auto-negotiate is enabled
k. Click Ok

Com o Tunnel criado, vamos as rotas

Vamos em network, static routes

Create New

Destination “172.28.0.0/16” Rede AWS
Interface “TunnelAWS01” Nome que demos para nosso Tunnel

Agora vamos criar o roteamento dentro do Fortigate para nossa vnet 10.128.10.0/24 eu que temos um peering

Em Network, Static Route, Create New

Destination “10.128.10.0/24
gateway “10.126.0.33” (Gateway da Snet Azure)
Clique em “OK”

Agora em Interface/Create Zone

Name “ZoneCloud”
Interface “TunnelAWS01”, clique em OK

Agora vamos criar nossas regras de firewall

Em “Policy and Objetics” “Firewall Policy”

Create New

Name “Trust-to-ZoneCloud”
Incoming interface “Trust(port2)
Outgoing interface “ZoneCloud”
Source “All” (Somente para este exemplo deixaremos tudo liberado)
Destination “All” (Somente para este exemplo deixaremos tudo liberado)
Schedule “Always”
Service “All” (Somente para este exemplo deixaremos tudo liberado)
Action “Accept”
Inspection Mode “Flow-Based”
Nat “Disable”
Application Control “Default”
Log Allowed traffic “All Sessions”
Clique em “OK”

Neste momento nosso Tunnel IPSec ja encontra-se estabelecido

Nosso roteamento encontra-se ativo

AWS também encontra-se com o Tunnel Ativo

Na AWS vamos em VPC, Route Table

Vamos olhar nosso arquivo de roteamento

“rt-subnet-bo-private”

Podemos observar que nossa rota para Azure ja encontra-se propagada

Agora vamos a um teste basico, na nossa VM no Azure “BRAZUFE01”

vamos executar um ping para nossa VM de File Exchange que encontra-se na AWS

Temos resposta de nosso ping

Em nosso Fortigate temos respostas também.

Após este testes, podemos executar as instalação de nossos softwares de “File Exchange” normalmente, pois nossos ambientes que estão no Azure e na AWS ja possuem conectividade completa, após isso podemos refinar nossas regras de firewall para permitir somente o trafego necessário entre os ambientes.

E assim ficou nossa topologia

Espero ter ajudado.

*Obs: Para o sucesso desta conexão é imprescindível se atentar aos seguintes passos:

1º) Ao criar a conexão de VPN na AWS quando for informar a rede local (rede do cliente remoto) e rede remota (rede AWS).
2º) Lembre que habilitar a propação de rotas no arquivo de Route Table na AWS, desta forma você não precisa ficar criando routas de forma manual.
3º) Não esquece de liberar dentro do “SG” as redes remotas (aqui as redes do Azure)
4º) Na Route Table do Azure, sempre add as Subnet onde irão receber as conexão para o Firewall, neste exemplo a Snet Internal
5º) Sempre criar as rotas no arquivo Route Table do Azure (Fortigate), ele precisa saber para onde deve mandar o pacote (Sim no arquivo Route Table precisa ter a informação da rota, pois se não tiver, não chega o pacote no firewall)
6º) Se for necessário ter outra arquivos Route Table no azure, deve-se anexar a snet que receberá as rotas e a rota em sim definida, (Neste exemplo com dois arquivos Route Table no azure, os dois devem conter as rotas explicitas)

Seja Feliz!!!!

Deploy Azure Firewall (EDGE)(bash) infraestrutura

Olá, neste post iremos fazer o deploy do Azure Firewall em uma infraestrutura de Firewal EDGE (como ja feito com Palo Alto e Fortigate)
Nesta topologia teremos Azure Firewall como borda de toda rede Azure (neste exemplo)

Vamos aos objetos criados

ObjetoNameDescrição
Resource Grouprg01-fw-edge-shared-brazilsouthRG
Azure Firewallfw-edgeStandard
Public IPpip-fw-edge-shared-brazilsouth-nat-outxxx.xxx.xxx.xxx
Public IPpip-fw-edge-shared-brazilsouth-nat-rdpxxx.xxx.xxx.xxx
Public IPpip-fw-edge-shared-brazilsouth-nat-sshxxx.xxx.xxx.xxx
Route Tablert-fw-edge-shared-brazilsouthRoute Table
Virtual Networkvnet-fw-edge-shared-brazilsouth10.225.0.0/22

*Não criamos aqui as VMs (Windows/Linux), mas elas estão na SubNet AzureFirewallSubnet-Trust
Nossas Subnets

AzureFirewallSubnet = 10.225.0.0/24
AzureFirewallManagementSubnet = 10.225.1.0/24
AzureFirewallSubnet-Trust = 10.225.2.0/24

Vamos ao nosso script bash

##Declarando variaveis Subscription(obrigatórias)
export Subscription_Name="XXXXX" ###Insira aqui sua subscription Azure

##Declarando variaveis Resource Group(obrigatórias)
export Name_RG_01="rg01"
export Name_RG_02="fw-edge"
export Name_Environment="shared"
export Location_Region="brazilsouth"
export RG_FULL_NAME="${Name_RG_01}"-"${Name_RG_02}"-"${Name_Environment}"-"${Location_Region}"

###Declarando variaveis Firewall (Obrigatório)
export FW_Name01="fw"

##Declarando Variaveis da Vnet (Obrigatório)
export Vnet_Name01="vnet"
export Vnet_FULL_Name="${Vnet_Name01}"-"${Name_RG_02}"-"${Name_Environment}"-"${Location_Region}"
export CIDR="10.225.0.0/22"

##Declarando Variaveis da Subnet (Obrigatório)
export SubnetName="AzureFirewallSubnet"
export Prefix="10.225.0.0/24"
export SubnetName02="AzureFirewallManagementSubnet"
export Prefix02="10.225.1.0/24"
export SubnetName03="AzureFirewallSubnet-Trust"
export Prefix03="10.225.2.0/24"

##Declarando Variaveis SKU/TIER
export SKU="AZFW_VNet"
export TIER="Standard"
export NameIP_01="ifconfig1"
export NameIP_02="nat-ssh"
export NameIP_03="nat-rdp"

##Declarando variaveis de ZONA
export ZONES="1"

##Declarando Variaveis IP Publico
export Public_IP_01="pip"
export Public_IP_02="${Public_IP_01}"-"${Name_RG_02}"-"${Name_Environment}"-"${Location_Region}"-"${Collection_Name03}"
export Public_IP_03="${Public_IP_01}"-"${Name_RG_02}"-"${Name_Environment}"-"${Location_Region}"-"${Collection_Name01}"
export Public_IP_04="${Public_IP_01}"-"${Name_RG_02}"-"${Name_Environment}"-"${Location_Region}"-"${Collection_Name02}"
export SKU_IP="Standard"
export IP_Zone="1"
export AlLocation="Static"
export Tier_IP="Regional"

###Declarando Variaveis de Route Table
export RT_Name01="rt"
export RT_Name02="${RT_Name01}"-"${Name_RG_02}"-"${Name_Environment}"-"${Location_Region}"
export RT_Name03="Default"
export Prefix_Address01="0.0.0.0/0"

###Declarando Variaveis NAT RULE
export Collection_Name01="nat-ssh"
export Collection_Name02="nat-rdp"
export Collection_Name03="nat-out"
export Destination01="10.225.2.4"

###Declarando Variaveis para acesso a internet HTTP/HTTPs
export Colletion_Name_Internet="Acesso_Internet"

##Variaveis TAGs (Não Obrigatório)
export Description="Departamento"
export Value_Description="Redes/Telecom/Segurança/Infraestrutura"
export Cost_Center="Centro de Custo"
export Cost_Center_Value="Redes/Telecom/Segurança/Infraestrutura"
export Support_Description_Description="E-mail Suporte"
export Support_Description_Value="[email protected]"

###Selecionar subscription
az account set --subscription "${Subscription_Name}"

##Criando RG
az group create -n "${RG_FULL_NAME}" -l "${Location_Region}" --tags "${Description}"="${Value_Description}" "${Cost_Center}"="${Cost_Center_Value}" "${Support_Description_Description}"="${Support_Description_Value}"

####Criando Virtual Network (Vnet)
az network vnet create -g "${RG_FULL_NAME}" -n "${Vnet_FULL_Name}" --address-prefix "${CIDR}" -l "${Location_Region}" --tags "${Description}"="${Value_Description}" "${Cost_Center}"="${Cost_Center_Value}" "${Support_Description_Description}"="${Support_Description_Value}"

###Criando Subnet
az network vnet subnet create -g "${RG_FULL_NAME}" --vnet-name "${Vnet_FULL_Name}" -n "${SubnetName}" --address-prefixes "${Prefix}"
az network vnet subnet create -g "${RG_FULL_NAME}" --vnet-name "${Vnet_FULL_Name}" -n "${SubnetName02}" --address-prefixes "${Prefix02}"
az network vnet subnet create -g "${RG_FULL_NAME}" --vnet-name "${Vnet_FULL_Name}" -n "${SubnetName03}" --address-prefixes "${Prefix03}"

###Criando IP Publico
az network public-ip create -n "${Public_IP_02}" -g "${RG_FULL_NAME}" -l "${Location_Region}" --zone "${IP_Zone}" --allocation-method "${AlLocation}" --sku "${SKU_IP}" --tier "${Tier_IP}" --tags "${Description}"="${Value_Description}" "${Cost_Center}"="${Cost_Center_Value}" "${Support_Description_Description}"="${Support_Description_Value}"
az network public-ip create -n "${Public_IP_03}" -g "${RG_FULL_NAME}" -l "${Location_Region}" --zone "${IP_Zone}" --allocation-method "${AlLocation}" --sku "${SKU_IP}" --tier "${Tier_IP}" --tags "${Description}"="${Value_Description}" "${Cost_Center}"="${Cost_Center_Value}" "${Support_Description_Description}"="${Support_Description_Value}"
az network public-ip create -n "${Public_IP_04}" -g "${RG_FULL_NAME}" -l "${Location_Region}" --zone "${IP_Zone}" --allocation-method "${AlLocation}" --sku "${SKU_IP}" --tier "${Tier_IP}" --tags "${Description}"="${Value_Description}" "${Cost_Center}"="${Cost_Center_Value}" "${Support_Description_Description}"="${Support_Description_Value}"

##Criando Azure Firewall
az network firewall create -g "${RG_FULL_NAME}" -n "${Name_RG_02}" --sku "${SKU}" --tier "${TIER}" -z "1" --threat-intel-mode "Alert"

##Associando IP Publico Azure Firewall
az network firewall ip-config create --firewall-name "${Name_RG_02}" --name "${NameIP_01}" --public-ip-address "${Public_IP_02}" -g "${RG_FULL_NAME}" --vnet-name "${Vnet_FULL_Name}"
az network firewall ip-config create --firewall-name "${Name_RG_02}" --name "${NameIP_02}" --public-ip-address "${Public_IP_03}" -g "${RG_FULL_NAME}"
az network firewall ip-config create --firewall-name "${Name_RG_02}" --name "${NameIP_03}" --public-ip-address "${Public_IP_04}" -g "${RG_FULL_NAME}"

###Declarando Variaveis para utilizar IP privado do Azure Firewall
fwprivaddr01="$(az network firewall ip-config list -g "${RG_FULL_NAME}" -f "${Name_RG_02}" --query "[?name=='ifconfig1'].privateIpAddress" --output tsv)"
fwprivaddr02="$(az network public-ip show -g "${RG_FULL_NAME}" -n "${Public_IP_03}" --query "{address: ipAddress}" --output tsv)"
fwprivaddr03="$(az network public-ip show -g "${RG_FULL_NAME}" -n "${Public_IP_04}" --query "{address: ipAddress}" --output tsv)"

###Crando Route Table
az network route-table create -n "${RT_Name02}" -g "${RG_FULL_NAME}" -l "${Location_Region}" --disable-bgp-route-propagation "true"

###Associando Route Table a Subnet
az network vnet subnet update -n "${SubnetName03}" -g "${RG_FULL_NAME}" --vnet-name "${Vnet_FULL_Name}" --address-prefixes "${Prefix03}" --route-table "${RT_Name02}"

###Criando Static Route
az network route-table route create -g "${RG_FULL_NAME}" --name "${RT_Name03}" --route-table-name "${RT_Name02}" --address-prefix "${Prefix_Address01}" --next-hop-type "VirtualAppliance" --next-hop-ip-address $fwprivaddr01

###Criando regra de NAT para acessar uma VM com IP interno 10.255.2.4
az network firewall nat-rule create --collection-name "${Collection_Name}" \
--dest-addr "$fwprivaddr02" --destination-ports "22" --firewall-name "${Name_RG_02}" \
--name "nat-ssh-vm01" --protocols "tcp" -g "${RG_FULL_NAME}" --translated-port "22" \
--action "Dnat" --description "Acesso a VM01" --priority "200" \
--source-addresses "179.xxx.182.42/32" --translated-address "10.225.2.4"

###Criando regra de NAT para acessar uma VM com IP interno 10.255.2.5
az network firewall nat-rule create --collection-name "${Collection_Name02}" \
--dest-addr "$fwprivaddr03" --destination-ports "22" --firewall-name "${Name_RG_02}" \
--name "nat-rdp-vm02" --protocols "tcp" -g "${RG_FULL_NAME}" --translated-port "3389" \
--action "Dnat" --description "Acesso a VM02" --priority "201" \
--source-addresses "179.xxx.182.42/32" --translated-address "10.225.2.5"

###Criando Regras de acesso para Internet (somente HTTP/HTTPs)
az network firewall network-rule create --collection-name "${Colletion_Name_Internet}" \
--destination-ports "80" "443" --firewall-name "${Name_RG_02}" --name "Acesso a Internet" \
--protocols "tcp" --resource-group "${RG_FULL_NAME}" --action "Allow" \
--description "Acesso a Internet rede 10.225.2.0/24" --dest-addr "0.0.0.0/0" \
--priority "200" --source-addresses "10.225.2.0/24"

###Fim do script

Vemos a VM Windows

Vemos a VM Linux

Agora vemos o NAT OutBound para acesso a internet

Windows (mesmo IP cadastrado no Firewall)

Linux (mesmo IP cadastrado no Firewall)

Em cima desta topologia podemos criar varias Vnets com peering e fazer do azure firewall nossa BORDA (EDGE), tudo contralado em um só lugar.

Seja Feliz!!!!

DEPLOY Fortigate HA AZURE CLI (BASH) TEMPLATE ARM

Neste post iremos fazer o deploy de Fortigate (Version 7) em HA (Active/Passive) “Load Balance (ELB/ILB)”, utilizando um template modificado fornecido pela prória fortigate (adequado as preferencias para este artigo de exemplo).
Nesta topologia/arquitetura de rede colocamos o Fortigate EDGE para ser a rota default de todas as nossas vnets que estão no azure, com isso toda entrada ou saida de dados passa obrigatóriamente pelo Fortigate EDGE, essa arquitetura não esta certa nem errada, tudo vai depender do compliance de cada empresa, time de segurança, time de rede e claro do orçamento de cada um. Lembra muito o artigo que escrevi sobre Palo Alto

No final vou deixar os arquivos para download e algumas explicações sobre os arquivos .json

Uma breve explicação.

Vamos aos objetos criados no azure

Resource Group
rg-fw-edge-shared-brazilsouth

NAMETYPELOCATION
fwedge01_OsDisk_1_8e3e21f33b774e919ba304a2ec8a3b62DiskBrazil South
fwedge01_disk2_5e1d09faa5fa446eb56329f30ce3ff51DiskBrazil South
fwedge02_OsDisk_1_cbedf98d06474b009df9c9c13b972f55DiskBrazil South
fwedge02_disk2_c8449694114e4b849123c6f93103624fDiskBrazil South
elb-fwedge-01Load balancerBrazil South
ilb-fwedge-01Load balancerBrazil South
int-fwedge01-eth0Network interfaceBrazil South
int-fwedge01-eth1Network interfaceBrazil South
int-fwedge01-eth2Network interfaceBrazil South
int-fwedge01-eth3Network interfaceBrazil South
int-fwedge02-eth0Network interfaceBrazil South
int-fwedge02-eth1Network interfaceBrazil South
int-fwedge02-eth2Network interfaceBrazil South
int-fwedge02-eth3Network interfaceBrazil South
nsg-fwedge-sharedbrazilsouthNetwork security groupBrazil South
pip-fwedge-mgmt-aPublic IP addressBrazil South
pip-fwedge-mgmt-bPublic IP addressBrazil South
pip-lb-external-fwedge-01Public IP addressBrazil South
rt-fw-edge-shared-brazilsouthRoute tableBrazil South
fwedge01Virtual machineBrazil South
fwedge02Virtual machineBrazil South
vnet-fwedge-shared-brazilsouthVirtual networkBrazil South

Discos

Temos dois discos em cada Fortigate VM:
DiskOS 2GB SSD Premium
DiskDATA 30GB SSD Premium

Teremos uma VNET “vnet-fwedge-shared-brazilsouth” com as seguintes subnets (snets)

NameCIDR
snet-fwedge-shared-brazilsouth-External10.126.0.0/27
snet-fwedge-shared-brazilsouth-Internal10.126.0.32/27
snet-fwedge-shared-brazilsouth-HASync10.126.0.64/27
snet-fwedge-shared-brazilsouth-Management10.126.0.96/27
snet-fwedge-shared-brazilsouth-Protected10.126.0.128/27
snet-fwedge-shared-brazilsouth-LoadBalance10.126.0.160/27

Temos 4 interfaces de rede para cada VM

Interface NameVM AttachSnet NameIP IntCIDR
int-fwedge01-eth0fwedge01snet-fwedge-shared-brazilsouth-External10.126.0.510.126.0.0/27
int-fwedge01-eth1fwedge01snet-fwedge-shared-brazilsouth-Internal10.126.0.3710.126.0.32/27
int-fwedge01-eth2fwedge01snet-fwedge-shared-brazilsouth-HASync10.126.0.6910.126.0.64/27
int-fwedge01-eth3fwedge01snet-fwedge-shared-brazilsouth-Management10.126.0.10110.126.0.96/27
int-fwedge02-eth0fwedge02snet-fwedge-shared-brazilsouth-External10.126.0.610.126.0.0/27
int-fwedge02-eth0fwedge02snet-fwedge-shared-brazilsouth-Internal10.126.0.3810.126.0.32/27
int-fwedge02-eth0fwedge02snet-fwedge-shared-brazilsouth-HASync10.126.0.7010.126.0.64/27
int-fwedge02-eth0fwedge02snet-fwedge-shared-brazilsouth-Management10.126.0.10210.126.0.96/27

Temos dois Load Balances

1x Internal Load Balance (ilb-fwedge-01) IP: 10.126.0.190
1x External Load Balance (elb-fwedge-01) IP: XXX.XXX.XXX.XXX

Temos 1 NSG (Network Security Group) (snet-fwedge-shared-brazilsouth-03 “Management”)

1x “nsg-fwedge-shared-brazilsouth-mgmt” com as seguintes regras

Allow-MGMT-HTTPS/SSH
Source: XXX.XXX.XXX.XXX/XX (IP ou IPs de origem que podem se conectar na interface MGMT)
Destination: 10.126.0.96/24 (Rede de gerencia MGMT)

Temos 3 IPs Publicos

pip-fwedge-mgmt-a (Management Fortigate A)
pip-fwedge-mgmt-b (Management Fortigate B)
pip-lb-external-fwedge-01 (IP Publico External Load Balance)

Temos 2 Virtual Machines

fwedge01 (Standard_F8s – 8vCPUs, 16 GB Memory)
fwedge02 (Standard_F8s – 8vCPUs, 16 GB Memory)

Temos um arquivo de Route Table “rt-fw-edge-shared-brazilsouth”, nele temos as seguintes rotas:

NameCIDRNext Hop typeNext Hop IP address
DefaultRoute0.0.0.0/0VirtualAppliance10.126.0.190

Agora vamos ao nosso script

#!/bin/bash
##Declarando variaveis

##Declarando Variaveis (Obrigatório)
export Subscription_Name="XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX" ##inserir sua Subscription Azure
export RG_Name02="rg-fw-edge-shared-brazilsouth"
export Location_Region="brazilsouth"

###Script
###Selecionar subscription
az account set --subscription "${Subscription_Name}"

##Criando RG
az group create -n "${RG_Name02}" -l "${Location_Region}"

##Deploy Fortigate Template
az deployment group create -g "${RG_Name02}" --template-file template.json --parameters @parametersFile.json

##Desligando VMs
az vm stop -g "${RG_Name02}" -n "fwedge01"
az vm stop -g "${RG_Name02}" -n "fwedge02"

##Deallocate
az vm deallocate -g "${RG_Name02}" -n "fwedge01"
az vm deallocate -g "${RG_Name02}" -n "fwedge02"

###Criando Storage Accout (Para boot diag)
az storage account create -g "${RG_Name02}" -n "stgdiagfwedgefgt01" -l "${Location_Region}" --sku "Standard_LRS"

##Criando Snet Internal Load Balance (Subnet para load balance interno)
az network vnet subnet create -g "${RG_Name02}" --vnet-name "vnet-fwedge-shared-brazilsouth" -n "snet-fwedge-shared-brazilsouth-LoadBalance" --address-prefixes "10.126.0.160/27"

##alterando IP Internal Load Balance
az network lb frontend-ip update -g "${RG_Name02}" --lb-name "ilb-fwedge-01" -n "frontend-fwedge-internal-01" --vnet-name "vnet-fwedge-shared-brazilsouth" --subnet "snet-fwedge-shared-brazilsouth-LoadBalance" --private-ip-address "10.126.0.190"

###Habilitando Boot dioag VM01/02
az vm boot-diagnostics enable -n "fwedge01" -g "${RG_Name02}" --storage "stgdiagfwedgefgt01"
az vm boot-diagnostics enable -n "fwedge02" -g "${RG_Name02}" --storage "stgdiagfwedgefgt01"

##Fixando IP eht0 (VM01/02)
az network nic ip-config update -g "${RG_Name02}" --nic-name "int-fwedge01-eth0" -n "ipconfig1" --private-ip-address "10.126.0.5"
az network nic ip-config update -g "${RG_Name02}" --nic-name "int-fwedge02-eth0" -n "ipconfig1" --private-ip-address "10.126.0.6"

###Fixando IP eth1 (VM01/02)
az network nic ip-config update -g "${RG_Name02}" --nic-name "int-fwedge01-eth1" -n "ipconfig1" --private-ip-address "10.126.0.37"
az network nic ip-config update -g "${RG_Name02}" --nic-name "int-fwedge02-eth1" -n "ipconfig1" --private-ip-address "10.126.0.38"

###Fixando IP eth2 (VM01/02)
az network nic ip-config update -g "${RG_Name02}" --nic-name "int-fwedge01-eth2" -n "ipconfig1" --private-ip-address "10.126.0.69"
az network nic ip-config update -g "${RG_Name02}" --nic-name "int-fwedge02-eth2" -n "ipconfig1" --private-ip-address "10.126.0.70"

###Fixando IP eth3 (VM01/02)
az network nic ip-config update -g "${RG_Name02}" --nic-name "int-fwedge01-eth3" -n "ipconfig1" --private-ip-address "10.126.0.101"
az network nic ip-config update -g "${RG_Name02}" --nic-name "int-fwedge02-eth3" -n "ipconfig1" --private-ip-address "10.126.0.102"

###Anexando NSG MGMT a snet mgmt
az network vnet subnet update -g "${RG_Name02}" -n "snet-fwedge-shared-brazilsouth-Management" --vnet-name "vnet-fwedge-shared-brazilsouth" --network-security-group "nsg-fwedge-shared-brazilsouth-mgmt"

###Deletando regras existentes (criadas pelo templete, pode-se alterar diretamente no template tb)
az network nsg rule delete -g "${RG_Name02}" --nsg-name "nsg-fwedge-shared-brazilsouth-mgmt" -n "AllowAllInbound"
az network nsg rule delete -g "${RG_Name02}" --nsg-name "nsg-fwedge-shared-brazilsouth-mgmt" -n "AllowAllOutbound"

##Criando regras NSG MGMT HTTPS
az network nsg rule create -g "${RG_Name02}" --nsg-name "nsg-fwedge-shared-brazilsouth-mgmt" -n "Allow-MGMT-HTTPS" --priority "100" \
--source-address-prefixes "179.215.182.42/32" --source-port-ranges "*" \
--destination-address-prefixes "10.126.0.96/27" --destination-port-ranges "443" --access "Allow" \
--protocol "TCP" --description "Acesso liberado a snet management"

##Alterando regras NSG MGMT SSH
az network nsg rule create -g "${RG_Name02}" --nsg-name "nsg-fwedge-shared-brazilsouth-mgmt" -n "Allow-MGMT-SSH" --priority "101" \
--source-address-prefixes "179.215.182.42/32" --source-port-ranges "*" \
--destination-address-prefixes "10.126.0.96/27" --destination-port-ranges "22" --access "Allow" \
--protocol "TCP" --description "Acesso liberado a snet management"

###Anexando Subnet Internal a Route Table
az network vnet subnet update -g "${RG_Name02}" -n "snet-fwedge-shared-brazilsouth-Internal" --vnet-name "vnet-fwedge-shared-brazilsouth" --route-table "rt-fw-edge-shared-brazilsouth-internal"

###Inciando as VM01/02
az vm start -g "${RG_Name02}" -n "fwedge01"
az vm start -g "${RG_Name02}" -n "fwedge02"

Agora tudo pronto, vamos acessar nosso FGT, iremos acesso pelo IP Publico “pip-fwedge-mgmt-a”

Entre com usuário e senha que contas no template

Vamos as configurações iniciais

Clique em “Begin”
Clique em “ok”
Clique e “ok”

Temos nosso Dashbord inicial

Vamos verificar nosso HA Sync

Vamos em System / HA

Tudo certo

Vamos agora em “Network” “Static Routes”

Por padrão teremos essas rotas (Isso pode ser editado/alterado no template)

Vamos fazer algumas modificações e deixar desta forma

Basicamente, iremos remover a rota “168.63.129.16/32” “10.126.0.1” “port1”

Ficará desta forma

Toda e qualquer nova rede que for criar e for feito peering com a rede do Firewall-EDGE 10.126.0.0/24 teremos que criar a “Static Route”

Vamos a um exemplo, em nosso ambiente azure temos a Vnet “10.188.0.0/24”, iremos fazer um peering com ela e add route static no FGT.

Sempre usaremos a port2, pois ela é nossa “LAN-Trust”, o gw 10.126.0.33 é o gw do azure (já expliquei em outros posts como funciona a rede no azure, que ele guarda para si os 3 primeiros IP de cada subnet)
Agora nossa Static Route ficará desta forma

Vamos agora criar um regra de acesso a internet
“Policy & Objects” “Firewall Policy”

Create New

Clique em “ok”

Agora nos temos uma regra que vem da nossa interface “LAN-Trust” para a nossa interface “WAN-UnTrust”

Agora vamos add essa vnet/subnet ao nosso Route Table

Assim ficou nosso arquivo

**(Esta vnet tem que possui peering com nossa rede do firewall edge)

Vamos ao teste

Criamos a seguinte vm “vm-lan-trust-01”
subnet 10.188.0.0/26
IP: 10.188.0.4

Estamos dentro da nossa VM Trust

vamos fazer um teste de curl para http//ifconfig.me e monitor em nosso firewall

Como podem ver em nossa VM Trust, trouxe o IP da interface WAN-UnTrust e todo trafego passou pelo nossa firewall

Agora um outro cenário, temos parceiros/clientes que precisam acessar nossas aplicações ou um ambiente de “Transfer” (Connect Direct IBM, SFTP, FTPS, SMB) para isso acontecer de forma segura podemos estabelecer Tuneis IPSec com nossas Parceiros/Clientes e desta forma liberar o acesso de forma segura.
Outra cenario seria a publicação de uma aplicação interna e expo-la para internet, temos varias possibilidade de forma segura em nossa ambiente.

Agora algumas explicações referente aos .json

Linha 5/6: usuário de acesso ao firewall
Linha 8/9: senha
Linha 12: prefixo do firewall
Linha 15: versão do licenciamento, neste exemplo seria PayAsGo (Pague pelo uso, se vc possui BYOL, altere para o valor que consta no template)
Linha 18: ultima versão do firmware
Linha 21: Size VM
Linha 36: nome do IP Publico do External LB
Linha 39: RG
Linha 42: IP Publico MGMT FGT A
Linha 45: RG
Linha 48: IP Publico MGMT FGT B
Linha 51: RG

Continuando

Linha 57: nome da vnet (o proprio template cria a vnet)
Linha 60: RG
Linha 63: CIDR da Vnet
Linha 66: Nome da Vnet External
Linha 69: CIDR da Subnet External

As outras são auto explicativas

***Nunca esquecer de add Static Route em nosso firewall, sempre add as subnet no arquivo Route Table, sempre fazer peering para novas Vnets.

Link para download

Seja Feliz!!!!!!!!!!!!!!!!!

Deploy Palo Alto HA Azure CLI (bash) Template ARM

Neste post iremos fazer o deploy de Palo Alto (Version 9) em HA “session synchronization”, utilizando um template modificado (adequado as minhas preferencias para este artigo de exemplo).
Nesta topologia/arquitetura de rede colocamos o Palo Alto para ser a rota default de todas as nossas vnets que estão no azure (neste exemplo somente “Trust”, mas nada impede de colocar varias redes com “Peering”) com isso toda entrada ou saida de dados passa obrigatóriamente pelo Palo Alto, essa arquitetura não esta certa nem errada, ai vai do compliance de cada empresa, time de segurança, time de rede e claro do orçamento de cada um. Mas isso não siginifica que penso como ambiente OnPremises somente, que não penso em nuvem, isso é somente uma arquitetura/topologia que muitas empresas que estão em Cloud (Azure,AWS,GCP) utilizam.

Agora vamos colocar a mão na massa.

Nos teremos os seguintes componentes:

2x VMs (PAN OS) Standard D3 v2 – Availability zone 1
8x Interfaces de rede (4 para cada VM) denomindas eth0/1/2/3, eth0=interface management, eth1=interface UnTrust, eth2= Interface Trust e eth3=interface HA
1x Vnet com CIDR 10.110.0.0/22 (aqui vai da sua rede e crescimento previsto)
1x Network Security Group (anexado a snet mgmt)
2x IPs Publicos (uma para cada VM anexado a eth1 para gerencia), este depende do seu acesso a rede.
3x IPs Publicos, 1 para NAT OUTBOUND, 1 para NAT INBOUND AppGW e 1 para NAT INBOUND JUMP
2x Discos HDD (um para cada VM)

Vamos as nomenclaturas, utilizei a recomendada pela MS Azure link
vmfwedge01
vmfwedge02
pip-vmfwedge001-shared-brazilsouth-mgmt
pip-vmfwedge002-shared-brazilsouth-mgmt
pip-fw-edge-shared-brazilsouth-wan-01
pip-fw-edge-shared-brazilsouth-wan-02
pip-fw-edge-shared-brazilsouth-wan-03
nsg-fw-edge-shared-brazilsouth
nic-fw-edge-vmfwedge001-shared-brazilsouth-eth0
nic-fw-edge-vmfwedge001-shared-brazilsouth-eth1
nic-fw-edge-vmfwedge001-shared-brazilsouth-eth2
nic-fw-edge-vmfwedge001-shared-brazilsouth-eth3
nic-fw-edge-vmfwedge002-shared-brazilsouth-eth0
nic-fw-edge-vmfwedge002-shared-brazilsouth-eth1
nic-fw-edge-vmfwedge002-shared-brazilsouth-eth2
nic-fw-edge-vmfwedge002-shared-brazilsouth-eth3
vmfwedge001_OsDisk_1_xxxxx
vmfwedge002_OsDisk_1_xxxxx
vnet-fw-edge-shared-brazilsouth

Aqui os links para baixar os templates utlizados neste artigo

No arquivo acima teremos uma template.json e dois parameters.jons

No arquivo “parametersFile.json” nos temos todas as referencias para criação da VM, Vnet, RG, etc….
vamos a uma preve explicação sobre o template

Linha 9: IP para liberação de acesso a snet de mgmt (para liberar somente seu bloco coloque neste formato XXX.XXX.XXX.XXX/XX), para liberar tudo colocar 0.0.0.0/0, mas cuidado, isso libera acesso total a interface mgmt do palo alto, não recomendo deixar “any”.
Linha 12: nome do NSG a ser utilizado na snet de mgmt, item obrigatório
Linha 15: Não precisa alterar
Linha 18: Nome da VM (Virtual machine) pode usar a sua escolha, recomendo se alterar esse nome, para alterar os nomes das interfaces de rede para ficar tudo no mesmo padrão.
Linha 21: ultima versão do palo alto, neste caso a 9
Linha 24: Site da VM, neste exemplo “Standard_D3_v2”, pois não iremos precisar de mais que 4 interfaces de rede
Linha 27:: Nome da Vnet a ser criada para utilização no Palo Alto
Linha 33: CIDR da rede neste exemplo “10.110.0.0/22”
Linha 36: nome do Resource Group, neste exemplo “rg-fw-edge-shared-brazilsouth”, pode ser alterado, porém será necessário alterar no script bash abaixo
Linha 39: nome da snet de mgmt snet-fw-edge-shared-brazilsouth-00
Linha 42: nome da snet de UnTrus snet-fw-edge-shared-brazilsouth-01
Linha 45: nome da snet de Trust snet-fw-edge-shared-brazilsouth-02
Linha 48: CIDR snet mgmt 10.110.252.0/25
Linha 51: CIDR snet UnTrust 10.110.252.128/25
Linha 54: CIDR snet Trust 10.110.253.0/25

Agora mais alguns parametros

Linha 57: deixe desta forma, pois iremos utilizar usuário e senha para conectar no Palo Alto
Linha 60: nome do usuário admin, neste exemplo FWSYS (fica a seu critério)
Linha 63: senha, fica a seu critério
Linha 69: nome do resource group a ser utilizado, neste exemplo “rg-fw-edge-shared-brazilsouth”, ele será criado pelo script logo abaixo.
Linha 75: IP Publico da Interface de MGMT, neste exemplo “pip-vmfwedge001-shared-brazilsouth-mgmt”, será criado pelo script logo abaixo, se alterar o nome será necessário alterar no script bash.
Linha 78: Static para utilizar IP fixo
Linha 83: muito importante, neste linha difinimos o “Availability zone”, neste exemplo “1”
As demais linha não precisam se preocupar.

Agora vamos para o arquivos “parametersFiles2.json”

Basicamente deve ser alterado as linhas
Linha 18: nome da vm neste exemplo “vmfwedge02”

Linha 75: nome do IP publico da interface de MGMT neste exemplo “pip-vmfwedge002-shared-brazilsouth-mgmt”

Pronto agora vamos ao deploy via bash (CLI Azure)

Será necessário deixar os arquivos dentro de uma mesma pasta/local

########Declarando variaveis

##Declarando Variaveis (Obrigatório)

###Declarando Variaveis Subscriptions (Nome da sua Subscription Azure)
export Subscription_Name="Santana Corp"

###Variaveis da VM (nomes das VM, igual do template)
export VM_Name_01='vmfwedge001'
export VM_Name_02='vmfwedge002'

###Declarando Variaveis Resource Groups
export RG="rg"
export Name_01="fw-edge"
export Environment="shared"
export Number="0"
export Location_00="brazilsouth"
export RG_Name_FULL_01="${RG}"-"${Name_01}"-"${Environment}"-"${Location_00}"

###Declarando Variaveis Região
export Location="brazilsouth"

###Declarando Variaveis de Rede (Vnet) (Igual do template)
export Vnet="vnet"
export Vnet_Name_FULL="${Vnet}"-"${Name_01}"-"${Environment}"-"${Location}"
export CIDR_01="10.110.252.0/22"
export Subnet_Name_00="snet"-"${Name_01}"-"${Environment}"-"${Location}"-"${Number}"0
export Subnet_Name_01="snet"-"${Name_01}"-"${Environment}"-"${Location}"-"${Number}"1
export Subnet_Name_02="snet"-"${Name_01}"-"${Environment}"-"${Location}"-"${Number}"2
export Subnet_Name_03="snet"-"${Name_01}"-"${Environment}"-"${Location}"-"${Number}"3
export Subnet_Name_04="snet"-"${Name_01}"-"${Environment}"-"${Location}"-"${Number}"4
export Subnet_Name_05="snet"-"${Name_01}"-"${Environment}"-"${Location}"-"${Number}"5
export Subnet_Name_06="snet"-"${Name_01}"-"${Environment}"-"${Location}"-"${Number}"6
export Subnet_Name_07="snet"-"${Name_01}"-"${Environment}"-"${Location}"-"${Number}"7
export prefix_00="10.110.252.0/25"
export prefix_01="10.110.252.128/25"
export prefix_02="10.110.253.0/25"
export prefix_03="10.110.253.128/25"
export prefix_04="10.110.254.0/25"
export prefix_05="10.110.254.128/25"
export prefix_06="10.110.255.0/25"
export prefix_07="10.110.255.128/25"

###Declarando variaveis da interfaces network
export Interface_NIC='nic'
export Interface_Name="${Name_01}"
export Interface_Environment="${Environment}"
export Interface_Location="${Location_00}"
export Interface_ETH='eth'
export Interface_00='0'
export Interface_01='1'
export Interface_02='2'
export Interface_03='3'
export Interface_04='4'
export Interface_05='5'
export Interface_06='6'
export Interface_07='7'
export Interface_Name_Full_00="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_01}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_00}"
export Interface_Name_Full_01="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_01}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_01}"
export Interface_Name_Full_02="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_01}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_02}"
export Interface_Name_Full_03="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_01}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_03}"
export Interface_Name_Full_04="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_01}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_04}"
export Interface_Name_Full_05="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_01}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_05}"
export Interface_Name_Full_06="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_01}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_06}"
export Interface_Name_Full_07="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_01}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_07}"

#### VM02
export Interface_Name_Full_13="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_02}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_00}"
export Interface_Name_Full_14="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_02}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_01}"
export Interface_Name_Full_15="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_02}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_02}"
export Interface_Name_Full_08="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_02}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_03}"
export Interface_Name_Full_09="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_02}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_04}"
export Interface_Name_Full_10="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_02}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_05}"
export Interface_Name_Full_11="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_02}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_06}"
export Interface_Name_Full_12="${Interface_NIC}"-"${Interface_Name}"-"${VM_Name_02}"-"${Interface_Environment}"-"${Interface_Location}"-"${Interface_ETH}""${Interface_07}"

###Variaveis de IPs Publicos
export IP_01="pip"
export ZONE="1"
export IP_02="mgmt"
export SKU="Standard"
export Number_01="01"
export Number_02="02"
export Number_03="03"
export IP_03="wan"
export Name_Object01="fw-edge"

###Variaveis da ifconfig eth
export IFCONFIG_Name="ipconfig"
export IFCONFIG_Number01="1"
export IFCONFIG_Number02="2"
export IFCONFIG_Number03="3"
export IFCONFIG_Number04="4"

###Variaveis interface de rede
export INT_01="nic"
export INT_02="${Name_01}"
export INT_03="${VM_Name_01}"
export INT_11="${VM_Name_02}"
export INT_04="${Environment}"
export INT_05="${Location_00}"
export INT_06="eth"
export INT_07="0"
export INT_08="1"
export INT_09="2"
export INT_10="3"
export INT_Name_01="${INT_01}"-"${INT_02}"-"${INT_03}"-"${INT_04}"-"${INT_05}"-"${INT_06}""${INT_08}"
export INT_Name_02="${INT_01}"-"${INT_02}"-"${INT_03}"-"${INT_04}"-"${INT_05}"-"${INT_06}""${INT_09}"
export INT_Name_03="${INT_01}"-"${INT_02}"-"${INT_03}"-"${INT_04}"-"${INT_05}"-"${INT_06}""${INT_07}"
export INT_Name_04="${INT_01}"-"${INT_02}"-"${INT_11}"-"${INT_04}"-"${INT_05}"-"${INT_06}""${INT_07}"


###Declarando Variaveis Tags
export Description="Departamento"
export Value_Description="Redes/Telecom/Segurança/Infraestrutura"
export Cost_Center="Centro de Custo"
export Cost_Center_Value="Redes/Telecom/Segurança/Infraestrutura"
export Support_Description_Description="E-mail Suporte"
export Support_Description_Value="[email protected]"

####Selecionar subscription
az account set --subscription "${Subscription_Name}"

####Criando Resource Group Firewall EDGE Shared
az group create -n "${RG_Name_FULL_01}" -l "${Location}" --tags "${Description}"="${Value_Description}" "${Cost_Center}"="${Cost_Center_Value}" "${Support_Description_Description}"="${Support_Description_Value}"

###Create IPs Publicos
az network public-ip create -g "${RG_Name_FULL_01}" -n "${IP_01}"-"${VM_Name_01}"-"${Environment}"-"${Location_00}"-"${IP_02}" --sku "${SKU}" --zone "${ZONE}"
az network public-ip create -g "${RG_Name_FULL_01}" -n "${IP_01}"-"${VM_Name_02}"-"${Environment}"-"${Location_00}"-"${IP_02}" --sku "${SKU}" --zone "${ZONE}"
az network public-ip create -g "${RG_Name_FULL_01}" -n "${IP_01}"-"${Name_Object01}"-"${Environment}"-"${Location_00}"-"${IP_03}"-"${Number_01}" --sku "${SKU}" --zone "${ZONE}"
az network public-ip create -g "${RG_Name_FULL_01}" -n "${IP_01}"-"${Name_Object01}"-"${Environment}"-"${Location_00}"-"${IP_03}"-"${Number_02}" --sku "${SKU}" --zone "${ZONE}"
az network public-ip create -g "${RG_Name_FULL_01}" -n "${IP_01}"-"${Name_Object01}"-"${Environment}"-"${Location_00}"-"${IP_03}"-"${Number_03}" --sku "${SKU}" --zone "${ZONE}"

####Criando Virtual Network (Vnet)
az network vnet create -g "${RG_Name_FULL_01}" -n "${Vnet_Name_FULL}" --address-prefix "${CIDR_01}" -l $Location --tags "${Description}"="${Value_Description}" "${Cost_Center}"="${Cost_Center_Value}" "${Support_Description_Description}"="${Support_Description_Value}"

####Criando Subnet
az network vnet subnet create -g "${RG_Name_FULL_01}" --vnet-name "${Vnet_Name_FULL}" -n "${Subnet_Name_00}" --address-prefixes "${prefix_00}"
az network vnet subnet create -g "${RG_Name_FULL_01}" --vnet-name "${Vnet_Name_FULL}" -n "${Subnet_Name_01}" --address-prefixes "${prefix_01}"
az network vnet subnet create -g "${RG_Name_FULL_01}" --vnet-name "${Vnet_Name_FULL}" -n "${Subnet_Name_02}" --address-prefixes "${prefix_02}"

####Deploy Palo Alto Template
az deployment group create -g "${RG_Name_FULL_01}" --template-file template.json --parameters @parametersFile.json

###Desalocando a VM (aqui iremos desligar/desalocar a VM)
az vm deallocate -g "${RG_Name_FULL_01}" -n "${VM_Name_01}"

####Criando restantes das Subnets
az network vnet subnet create -g "${RG_Name_FULL_01}" --vnet-name "${Vnet_Name_FULL}" -n "${Subnet_Name_03}" --address-prefixes "${prefix_03}"
###az network vnet subnet create -g "${RG_Name_FULL_01}" --vnet-name "${Vnet_Name_FULL}" -n "${Subnet_Name_04}" --address-prefixes "${prefix_04}"
###az network vnet subnet create -g "${RG_Name_FULL_01}" --vnet-name "${Vnet_Name_FULL}" -n "${Subnet_Name_05}" --address-prefixes "${prefix_05}"
###az network vnet subnet create -g "${RG_Name_FULL_01}" --vnet-name "${Vnet_Name_FULL}" -n "${Subnet_Name_06}" --address-prefixes "${prefix_06}"
###az network vnet subnet create -g "${RG_Name_FULL_01}" --vnet-name "${Vnet_Name_FULL}" -n "${Subnet_Name_07}" --address-prefixes "${prefix_07}"

####Criando interfaces de rede v2 (interface de rede HA eth3)
az network nic create -g "${RG_Name_FULL_01}" --vnet-name "${Vnet_Name_FULL}"  --subnet "${Subnet_Name_03}" -n

#### Adicionando interfaces Network
az vm nic add --nics "${Interface_Name_Full_03}" -g "${RG_Name_FULL_01}" --vm-name "${VM_Name_01}"

###Iniciando a VM01
az vm start -g "${RG_Name_FULL_01}" -n "${VM_Name_01}"

###################
####Deploy Palo Alto Template segunda VM02
az deployment group create -g "${RG_Name_FULL_01}" --template-file template.json --parameters @parametersFile2.json

###Desalocando a VM02
az vm deallocate -g "${RG_Name_FULL_01}" -n "${VM_Name_02}"

####Criando interfaces de rede v2 (VM02)
az network nic create -g "${RG_Name_FULL_01}" --vnet-name "${Vnet_Name_FULL}"  --subnet "${Subnet_Name_03}" -n "${Interface_Name_Full_08}" --ip-forwarding

#### Adicionando interfaces Network vm2
az vm nic add --nics "${Interface_Name_Full_08}" -g "${RG_Name_FULL_01}" --vm-name "${VM_Name_02}"

###Inciado a VM02
az vm start -g "${RG_Name_FULL_01}" -n "${VM_Name_02}"

###Anexando NSG SNET 00
az network vnet subnet update -g "${RG_Name_FULL_01}" -n "${Subnet_Name_00}" --vnet-name "${Vnet_Name_FULL}" --network-security-group "nsg-fw-edge-shared-brazilsouth"

###Configurando IPs interface eth1
az network nic ip-config create -g "${RG_Name_FULL_01}" -n "${IFCONFIG_Name}""${IFCONFIG_Number02}" --nic-name "${INT_Name_01}" --public-ip-address "${IP_01}"-"${Name_Object01}"-"${Environment}"-"${Location_00}"-"${IP_03}"-"${Number_01}"
az network nic ip-config create -g "${RG_Name_FULL_01}" -n "${IFCONFIG_Name}""${IFCONFIG_Number03}" --nic-name "${INT_Name_01}" --public-ip-address "${IP_01}"-"${Name_Object01}"-"${Environment}"-"${Location_00}"-"${IP_03}"-"${Number_02}"
az network nic ip-config create -g "${RG_Name_FULL_01}" -n "${IFCONFIG_Name}""${IFCONFIG_Number04}" --nic-name "${INT_Name_01}" --public-ip-address "${IP_01}"-"${Name_Object01}"-"${Environment}"-"${Location_00}"-"${IP_03}"-"${Number_03}"

##Declaranado Variaveis para Fixar IP (eht1)
NIC_ID001=$(az network nic show --name "${INT_Name_01}" -g "${RG_Name_FULL_01}" --query id --output tsv)

##Declarando varivel para utilizar IP Fixo existente (eht1)
IP_ID001=$(az network nic ip-config show -g "${RG_Name_FULL_01}" -n "${IFCONFIG_Name}""${IFCONFIG_Number02}" --nic-name "${INT_Name_01}" --query privateIpAddress --output tsv)
IP_ID002=$(az network nic ip-config show -g "${RG_Name_FULL_01}" -n "${IFCONFIG_Name}""${IFCONFIG_Number03}" --nic-name "${INT_Name_01}" --query privateIpAddress --output tsv)
IP_ID003=$(az network nic ip-config show -g "${RG_Name_FULL_01}" -n "${IFCONFIG_Name}""${IFCONFIG_Number04}" --nic-name "${INT_Name_01}" --query privateIpAddress --output tsv)

###Fixando o IP (eht1)
az network nic ip-config update -g "${RG_Name_FULL_01}" --nic-name "${INT_Name_01}" -n "${IFCONFIG_Name}""${IFCONFIG_Number02}" --private-ip-address $IP_ID001
az network nic ip-config update -g "${RG_Name_FULL_01}" --nic-name "${INT_Name_01}" -n "${IFCONFIG_Name}""${IFCONFIG_Number03}" --private-ip-address $IP_ID002
az network nic ip-config update -g "${RG_Name_FULL_01}" --nic-name "${INT_Name_01}" -n "${IFCONFIG_Name}""${IFCONFIG_Number04}" --private-ip-address $IP_ID003

###Configurando IPs interface eth2
az network nic ip-config create -g "${RG_Name_FULL_01}" -n "${IFCONFIG_Name}""${IFCONFIG_Number02}" --nic-name "${INT_Name_02}"

##Declaranado Variaveis para Fixar IP (eht2)
NIC_ID002=$(az network nic show --name "${INT_Name_02}" -g "${RG_Name_FULL_01}" --query id --output tsv)

##Declarando varivel para utilizar IP Fixo existente (eht2)
IP_ID004=$(az network nic ip-config show -g "${RG_Name_FULL_01}" -n "${IFCONFIG_Name}""${IFCONFIG_Number02}" --nic-name "${INT_Name_02}" --query privateIpAddress --output tsv)

###Fixando o IP (eht1)
az network nic ip-config update -g "${RG_Name_FULL_01}" --nic-name "${INT_Name_02}" -n "${IFCONFIG_Name}""${IFCONFIG_Number02}" --private-ip-address $IP_ID004

##Declaranado Variaveis para Fixar IP VM01(eht0)
NIC_ID005=$(az network nic show --name "${INT_Name_03}" -g "${RG_Name_FULL_01}" --query id --output tsv)

##Declarando varivel para utilizar IP Fixo existente (eht0)
IP_ID005=$(az network nic ip-config show -g "${RG_Name_FULL_01}" -n "${IFCONFIG_Name}""${IFCONFIG_Number01}" --nic-name "${INT_Name_03}" --query privateIpAddress --output tsv)

###Fixando o IP (eht0)
az network nic ip-config update -g "${RG_Name_FULL_01}" --nic-name "${INT_Name_03}" -n "${IFCONFIG_Name}""${IFCONFIG_Number01}" --private-ip-address $IP_ID005

############
##Declaranado Variaveis para Fixar IP VM02(eht0)
NIC_ID006=$(az network nic show --name "${INT_Name_04}" -g "${RG_Name_FULL_01}" --query id --output tsv)

##Declarando varivel para utilizar IP Fixo existente (eht0)
IP_ID006=$(az network nic ip-config show -g "${RG_Name_FULL_01}" -n "${IFCONFIG_Name}""${IFCONFIG_Number01}" --nic-name "${INT_Name_04}" --query privateIpAddress --output tsv)

###Fixando o IP (eht0)
az network nic ip-config update -g "${RG_Name_FULL_01}" --nic-name "${INT_Name_04}" -n "${IFCONFIG_Name}""${IFCONFIG_Number01}" --private-ip-address $IP_ID006

Agora nos temos nos objetos criados, vamos acessar via IP da interface MGMT do VM01, sempre com https://XXX.XXX.XXX.XXX
A tela inicial apresentada

Agora vamos as configurações para Palo Alto

1-) Interfaces de rede, clique em “Network” depois “Interfaces”

Agora vamos as configurações
Clique em “ethernet1/1” será nossa interface de “UnTrust”

Em interface Type altere para “Layer3”, depois em IPV4 add o IP da interface eth1, neste caso 10.110.252.132, 10.110.252.134,10.110.252.135,10.110.252.136

Clique OK

Agora vamos para “ethernet1/2” nossa interface “Trust”

Mesmo procedimentos, porém com os IPs 10.110.253.4 e 10.110.253.6

Agora iremos na ethernet1/3, nossa interface de HA

Nesta somente deixa o “Interface Type” como “HA” e clique em “OK”

Agora vamos criar nossas “Zonas”

Clique em “Zone” e depois em “add”

Primeira zona “UnTrust”, Type “L3” interface “ethernet1/1”, clique em “ok”

Segunda “zona”

Name: “Trust” Type “Layer3” interfaces “ethernet1/2”, clique em “ok”

Vamos criar nossa VR (Virtual Routers), vá em “Network” depois em “Virtual Routers”

Vamos utilizar a “Default”, clique em “Default”

Route Settings, Interfaces Add

Depois clique em Static Routes, add

Name: UnTrust (Nossa zona não segura “Internet”
Destionation: 0.0.0.0/0 tudo que ele não conhecer irá mandar para esta ROTA
Interface: “ethernet1/1”
Next Hop: IP Address
IP: 10.110.252.129
Agora pórque este IP? Vamos a explicação, a subnet (snet) utilizada nesta interface foi a: “snet-fw-edge-shared-brazilsouth-01” que tem seu CIDR “10.110.252.128/25” ou seja:

Temos o ID da rede 10.110.252.128/25
Inicia em 10.110.252.129 e vai até 10.110.252.254
Brodcast 10.110.252.255
No Azure ele toma para si (se apodera) dos 3 primeiros IPs, neste exemplo:
10.110.252.129
10.110.252.130
10.110.252.131

O IP 10.110.252.132 esta em nossa interface eth1, por isso o gateway neste snet (Subnet) é o primeiro IP da rede neste caso 10.110.252.129, clique em OK

Vamos add nossa rota interna (Nossa rede interna) Neste exemplo, somente iremos add a snet (subnet snet-fw-edge-shared-brazilsouth-02 10.110.253.0/25)

Aqui a lógica para o IP é a mesma

Agora vamos efetivar nossas configurações, clique em “Commit”

Agora veja em “network”

As interfaces estão “up”

Agora vamos as configurações na segunda VM (caixa)

Vamos em “network” e depois em “interfaces”, neste só iremos configurar isso nada mais.

Em “ethernet1/1”

Interface Type: Layer3
IP: 10.110.252.133, seguindo nossa CIDR:
snet-fw-edge-shared-brazilsouth-01 10.110.252.128/25, clique em OK

Em “ethernet1/2”

Interface Type: layer3
IP: 10.110.253.5 seguindo nossa CIDR
snet-fw-edge-shared-brazilsouth-02 10.110.253.0/25

Vamos em “ethernet1/3”

Interface Type: “HA”, clique em ok

Vamos efetivar nossas configurações, clique em “Commit”

Vejam as interfaces “up”

Agora vamos configurar nosso HA, para isso será necessário criar um “Service Principal” (App Registration no Azure)

Segue link de referencia

https://docs.microsoft.com/en-us/azure/active-directory/develop/howto-create-service-principal-portal

Veja o permissionamento que este App teve ter

Referencia

https://docs.paloaltonetworks.com/vm-series/9-0/vm-series-deployment/set-up-the-vm-series-firewall-on-azure/configure-activepassive-ha-for-vm-series-firewall-on-azure.html

Neste exemplo que deixei como “Contributor”

Com nosso AppRegistration criado, vamos add em nossa Palo Alto, VM01
Vamos em “Devices”

VM Series

Azure HA Configuration, clique na roda dentada

Vamos iniciar o preenchimento

Resource Group: é o que criamos em nosso script, clique em validade

Se tudo ocorreu certo, deve recever essa mensagem

Clique em “close” depois em “ok”

Continuemos a nossa configuração de HA

Em “High Availability”

Setup, clique na roda dentada

Habilite “Enable HA”
Group ID “1”
Description “HA Azure”
Mode “Active Passive”
Habilite “Enable Config Sync”
Peer HA1 IP Address “10.110.252.5” *IP da interfaces mgmt da segunda VM”
Clique em “ok”

Em “Data Link (HA2), clique na roda dentada


Seguindo a mesma lógica para endereçamento IP Azure

Port “ethernet1/3
IPv4 “10.110.253.132” IP da interface eth3 da VM01
Netmask “255.255.255.128” mascara da snet
Gateway “10.110.253.129” gateway da snet
Clique em “ok”

Se tudo deu certo, teremos esta tela

Vamos efetivar nossas configurações

Clique em “Commit”

Agora vamos em “Dashbord”

Vamos add “Widgets” de HA

Estamos quase lá

Agora vamos confirar a segunda VM

Na segunda VM vamos em “Devices” “High Availability”

Setup, clique na roda dentada

Habilite “Enable HA”
Group ID “1”
Description “HA Azure”
Mode “Active Passive”
Habilite “Enable Config Sync”
Peer HA1 IP Address: 10.110.252.4 *IP da interface mgmt da vm01
Clique em OK

Em “Data Link (HA2), clique na roda dentada

Port “ethernet1/3”
IPv4 “10.110.253.133” ip da inteface eth3
Netmask: 255.255.255.128
Gateway “10.110.253.129”

Seguindo a mesma lógica de endereçamento azure

Clique em OK

Agora vamos efetivas nossas configurações, clique em “Commit”

Em “Dashbord”

Vamos add “Widgets” HA

Veja como esta

Agora vamos na VM01 em Dashbord

Vamos fazer o Sync, clique em “Sync to peer”

Clique em “yes”

Pronto, nossa HA esta completo

Veja em Dashbord da VM01 e VM02

Agora vamos criar uma regra de NAT para saída (OUTBOUND) para internet

Vamos em “Policies” depois em “Nat” e clique em ADD

General Name “Trust-To-UnTrust”
Description “NAT para acesso a internet utilizando o IP Publico 20.206.248.193” este IP esta na eth1
Tags “NAT, UnTrust, Internet”
NAT Type “ipv4”

Original Packet

Souce Zone “Trust” nossa rede interna
Destination Zone “UnTrust” Internet
Destination Interface “ethernet1/1” nossa interface UnTrust
Source Address “10.110.253.0/25” neste momento somente a “snet” “Trust”
Destionation Address “Any” neste exemplo, fica a seu critério esta liberação

Translated Packet

Translation Type “Dynamic IP And Port”
Address Type “Interface Address”
Interface “ethernet1/1” nossa interface “UnTrust” onde temos algums IPs
IP Address “10.110.252.134” este IP esta atribuido a interface eth1, no azure não atribuimos o IP publico diretamente e sim o privado que tem o publico associado

Veja na interface eth1 o IP 10.110.252.134 esta associado ao IP 20.206.248.193

Clique em “ok”

Agora vamos criar uma regra de saida no firewall para acessar a internet

Vamos em “Security”, clique em “add”

General
Name “Trust-To-UnTrust”
Rule Type “universal (default)
Description “Regra de acesso a internet somente http e https”
Tags “acesso a internet, internet, rule, security, police”

Agora em Source
Source Zone “Trust”
Source Address “10.110.253.0/25”

Não itemos utilizar “User”, vamos direto para “Destination”
Destination Zone “UnTrust”
Destination Address “Any” fica a seu critério liberar “any” ou não

Agora vamos para “Application”

Principio de segurança, mas fica a seu critério liberar ou não
Application “ssl” “telnet” “web-browsing”

Vamos para “Service/URL Category”

Mais uma vez fica a seu critério tal liberação
Service “http” “https”
URL Category “internet-communication-and-telephony” “online-storage-and-backup” “web-hosyting”

Vamos para action

Action “Allow”

Log Setting “Log at Session Start”
Log Setting “Log at Session End”

Clique em “ok”

Agora vamos efetivar nossas configurações, clique em “commit”

Agora vamos dar continuidade em nossa configuração da arquitetura/topologia de rede Azure

Agora precisamos criar um arquivo de roteamento (Route Table”

Criar Azure

Escolha sua subscription
Resource Group
Region
Name
Propagate gateway routes “yes”

Agora vamos configurar nosso arquivo de roteamento

Vamos criar uma unica rota, pois nesta arquitetura/topologia tudo passa pelo Palo Alto em HA

Name “Default”
Address Prefix “0.0.0.0/0”
Virtual Applicance “10.110.253.6” segundo IP da nossa interface eth2 (Trust)

Agora vamos add um subnet (snet), neste exemplo somente a:
vnet-fw-edge-shared-brazilsouth 10.110.253.0/25

Nosso arquivo de roteamento ficou desta forma

Agora qualquer solicitação da snet 10.110.253.0/25 vai para “Trust” no palo alto para ser tratada (liberado ou não), um simples “ping” terá que ter regra para liberação.

Neste exemplo liberamos somente o acesso a internet utilizar http e https

*Toda configuração feita na VM01 replica para VM02″

Veja como esta nossa arquitetura/topologia

Agora vamos criar uma regra de NAT para INBOUND, isso mesmo, vamos publica uma aplicação neste exemplo denomina “Site” que esta atrás de um “Application Gateway” (Rede Interna).

Vamos lá (A parte de criação/configuração do AppGw não será apresentanda aqui, pode ser usar um load balance tradicional)

Vamos ao objetos

Application Gateway (IP: 10.110.253.126)

VMs com a Aplicação denominada “Site6”

VMWEBBR01 10.110.253.10
VMWEBBR02 10.110.253.10
VMWEBBR03 10.110.253.11

Vamos as regras no Palo Alto, em “Policies” “Nat”, clique em “add

Vamos criar um NAT de INBOUND

Name “UnTrust-To-AppGW”
Description “Regra para publicação da app “Site”
Tags “UnTrust”, “NAT”, “Internet”

Original Packet

Source Zone “Untrust”
Destination Zone “UnTrus”
Destination Interface “Any”
Source Address “Any” pois estamos publicando para internet
Destination Address “10.110.252.135” IP da interface eth1 (segundo IP com IP publico)

Translated Packet

Translation Type “Static IP”
Translation Address “10.110.253.126” IP do AppGw
Translation port “” deixar em branco (NAT 1:1)

Clique em “ok”

Se tudo esta correto verá tera essa visão

Agora vamos criar a regra de seguranã/firewall

Em “Seguriry”, add

General

Name “UnTrus-To-AppGw”
Rule Type “universal”
Description “Regra para publicação da aplicação Site6”
Tags “UnTrust” “Internet” “Rule”

Source

Source Zone “UnTrust”
Source Address “Any” publicando para internet

Destination

Destination “Trust”
Destionation Address “10.110.253.135” IP que esta na interface eth1 com IP publico

Application

Applications “web-browsing” principio de segurança

Servive/URL Category

Service “http’ e “https” “principio de segurança”
URL Category “any”

Action

Action “Allow”
log Setting “Log at Session Start” “Log at Session End”

Clique em “ok”

Se tudo correu bem esta vendo esta tela

Agora vamos efetivar nossas configurações, clique em “Commit”

Pronto, agora qual alguém chamar nossa aplicação “site6” https://site6.supportbrazil.com irá para interface eth1 do nosso Palo Alto, dentro dele fará um NAT para nosso AppGw com IP 10.110.253.126 e a partir dai o AppGw irá enviar os pacotes para as VMs.

VMWEBBR01 10.110.253.10
VMWEBBR02 10.110.253.10
VMWEBBR03 10.110.253.11

Veja nosso arquitetura/topologia

E se por algum motivo a VM01 (Caixa principal do Palo Alto) ficar indisponivel, todos os IPs secundarios das interfaces ETH1 e ETH2 seram migrados automaticamente para a caixa secundaria

Links de referencias

https://docs.paloaltonetworks.com/vm-series/9-0/vm-series-deployment/set-up-the-vm-series-firewall-on-azure/configure-activepassive-ha-for-vm-series-firewall-on-azure.html

https://docs.paloaltonetworks.com/pan-os/7-1/pan-os-admin/networking/nat/nat-configuration-examples/destination-nat-exampleone-to-one-mapping.html#ide31f0849-78d6-4859-9607-ca308386fdf4

Espero ter contribuido para sua arquitetura/Topologia mais segura e concentrada em um unico ponto, lembrando que estamos com Palo Alto HA e Availability Zone.

Seja Feliz!!!!
